地上型レーザースキャナー (TLS: Terrestrial Laser Scanner）やドローンなどの VLX 以外でスキャニングした点群も IVION が対応している点群フォーマットであればインポートが可能です。また、点群のエクスポートは、「切り取りとダウンロード」機能で様々なフォーマットで点群を出力することが可能です。
インポート可能な点群フォーマット

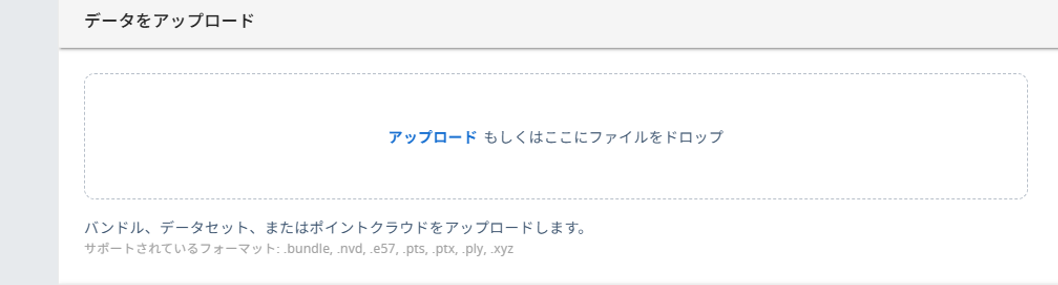

点群のインポートは各サイトの [サイト設定] > [データセットマネジメント]ビュー の [Point cloud のアップロード]から行います。
IVIION にインポート可能な点群フォーマットは e57, pts, ptx, ply, xyz です。
| 拡張子 | 説明 |
|---|---|
|
.e57 |
ASTM E2807 で標準化されているフォーマットです。 |
|
.pts |
Leica PTS ファイル、Leica 製品で標準的に利用されます。 |
|
.ptx |
Leica PTX ファイル、Leica 製品で標準的に利用されます。 |
|
.ply |
NavVisではこのフォーマットが標準です。 |
|
.xyz |
XYZ ファイル、色情報はありません。 |
エクスポート可能な点群フォーマット

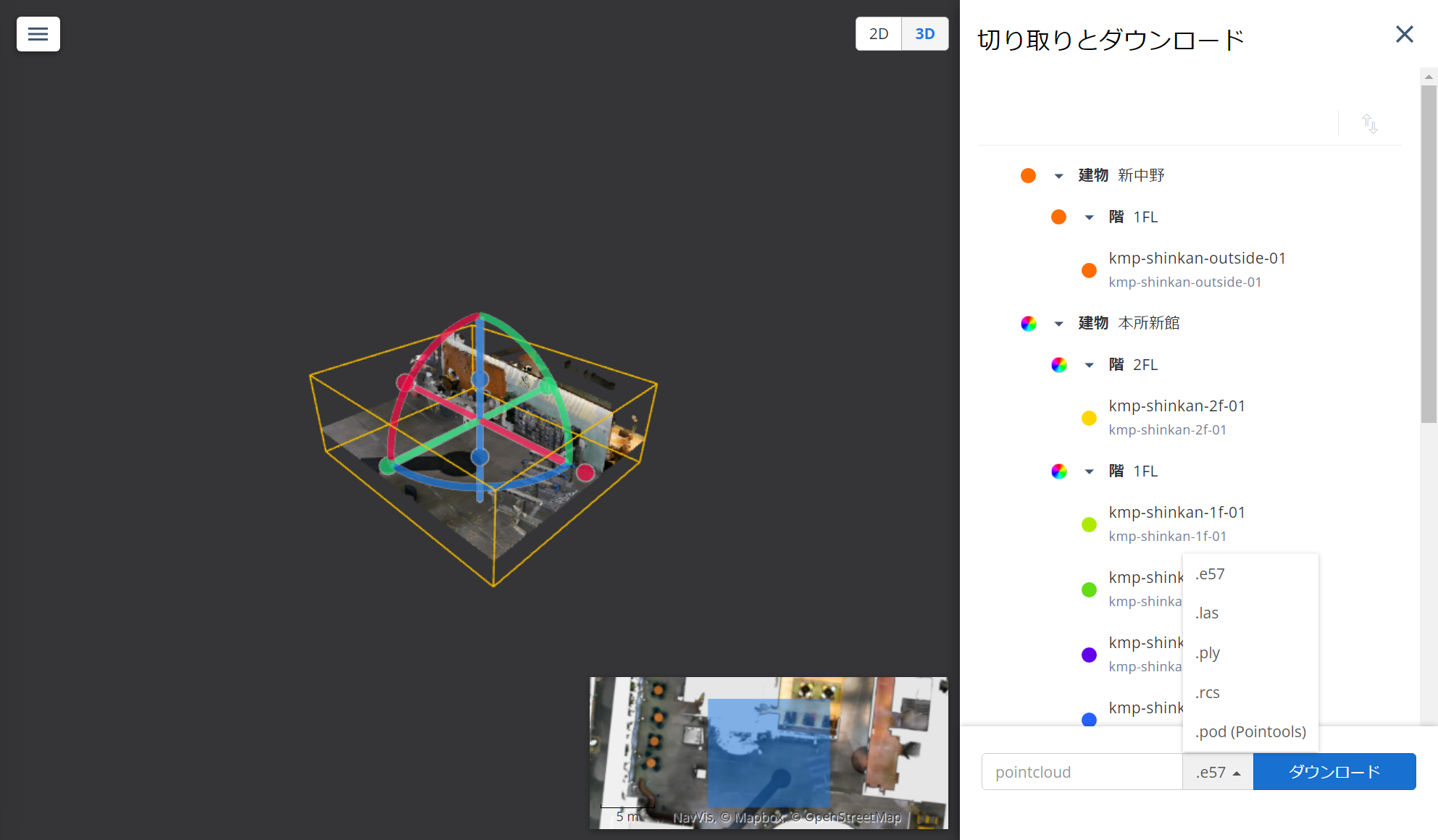

点群のエクスポートは、ビューワー左側 アイコンまたはビューワー上でマウスの右クリックによる「切り取りとダウンロード」から可能です。
IVIONから出力可能な点群フォーマットは以下の通りです。座標系をローカル座標系の他、空間参照系で出力することもできます。
| 拡張子 | 点群フォーマット |
|---|---|
| .e57 | E57ファイル。法線情報を含みます |
| .e57パノラマ | 上記E57ファイルに選択範囲内のパノラマ画像が含まれます。 |
| .las | LASファイル。 法線情報を含みません。 |
| .ply | PLYファイル |
| .rcs | ReCap-Scanファイル。 |
| .pod(Pointools) | PowerVR Object Data。Siemens NX 製品と互換性があります。 |
