サイト座標系とは？

サイトには必ず 1 つのサイト座標系が定義されます。つまり、X, Y, Z 軸と原点 (X: 0, Y: 0, Z: 0) が存在します。IVION では原点をサイトベースポイントと呼びます。サイト内の点群データの点の位置をはじめとして、あらゆる位置をサイト座標系で表現できます。サイトベースポイントの位置や座標系の軸の向きはサイト作成後に変更することもできます。

また、 CP を利用した場合で CP の座標系の空間座標系を用いていない場合、CP の座標系とサイト座標系は一致します。

• サイト座標系の定義
• サイト座標系のユースケース
• サイトベースポイントのデフォルト位置
• サイトベースポイントの位置を変更する
• サイト座標系の軸方向を変更する

サイト座標系の定義

サイト座標系のユースケース

特にサイト座標系を意識して利用する機能は  マークして計測 と  切り取りとダウンロード機能です。

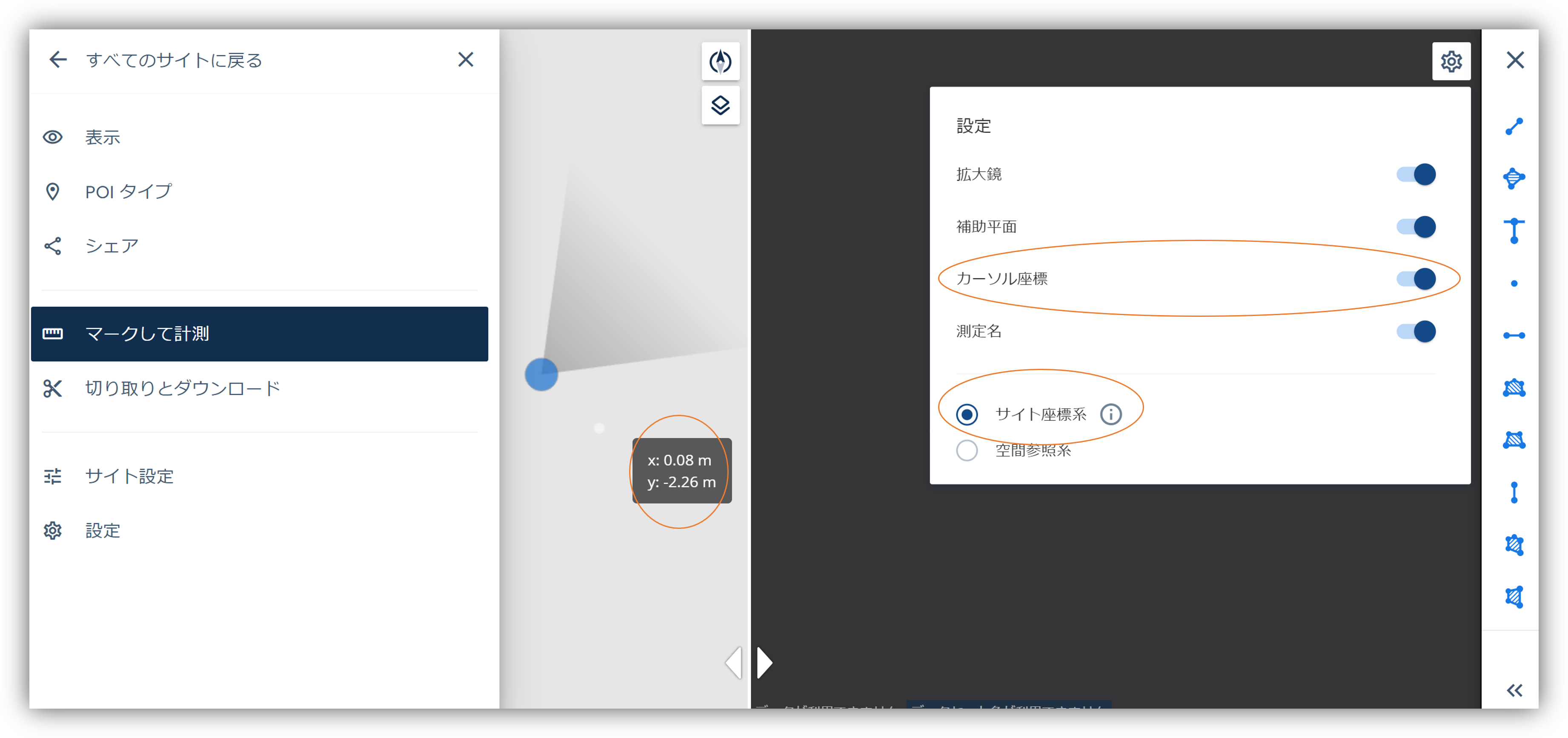

  マークして計測

マウスの位置やポイント機能によって、任意の場所のサイト座標を知ることができます。

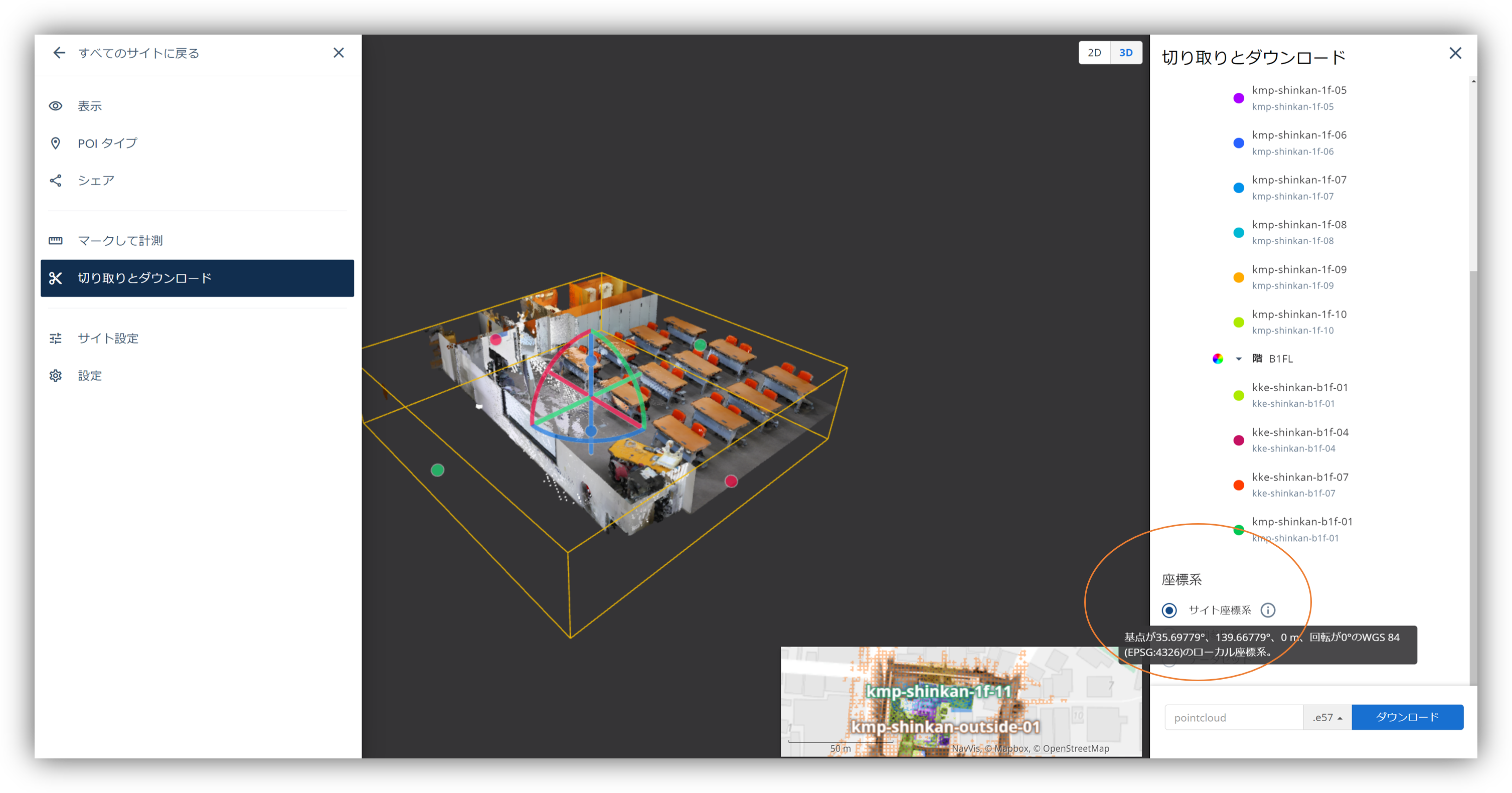

  切り取りとダウンロード

サイト座標系を指定してダウンロードされた点群の座標値はサイト座標系に従います。複数箇所を分割してダウンロードしても、それぞれの点群データの位置関係は IVION 内の位置関係と同じになります。

サイトベースポイントのデフォルト位置

サイトベースポイントのデフォルトの位置はサイトを作成した際のサイトピン の位置と同じです。サイト作成時、トップ画面の地図上、[データセットアライメント]画面で位置を確認できます。

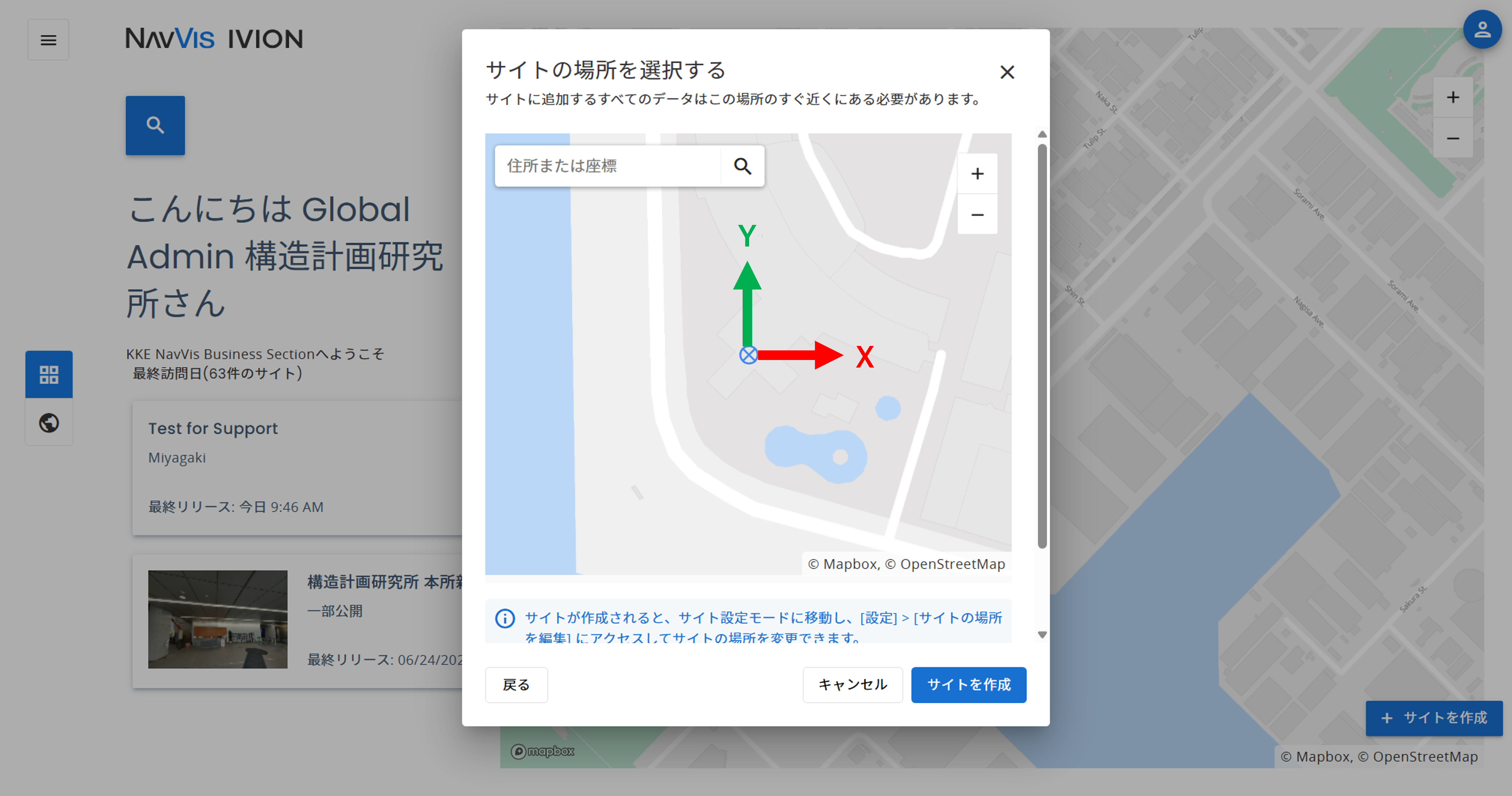

※実際のインターフェースにX,Y軸は表示されません。	デフォルトの位置はサイト作成時に確定します。 がサイトベースポイントの位置です。 軸は地図と同じく、北が Y軸 + 方向、東が X軸 + 方向 になります。

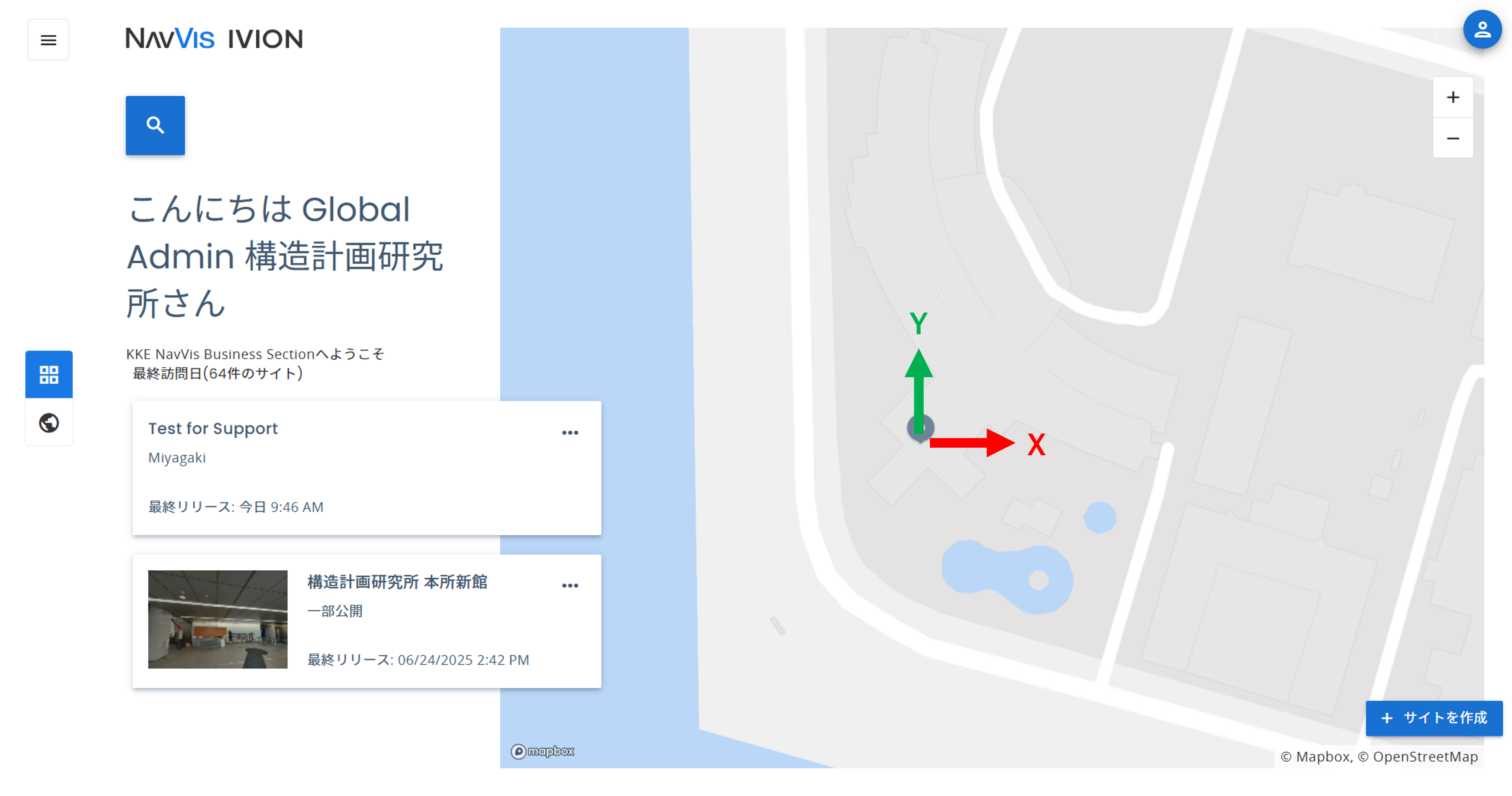

※実際のインターフェースにX, Y軸は表示されません。	サイト作成後に表示されるサイトピン の位置とサイトベースポイントの位置は同じです。サイトベースポイントの位置をサイトピンと異なる位置に設定することも可能です。

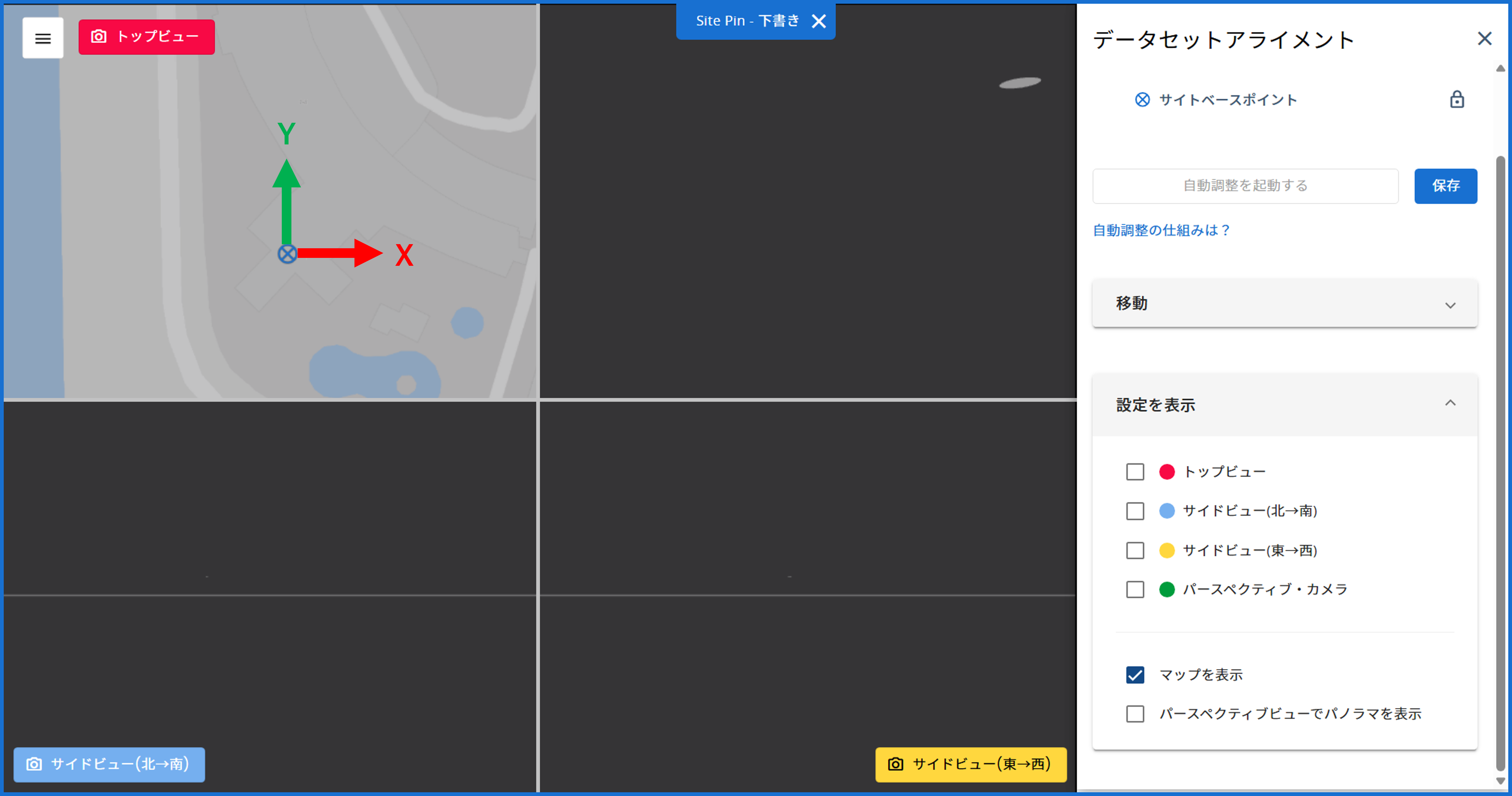

※実際のインターフェースにX, Y軸は表示されません。	[下書き] > [データセットアライメント] 画面で、サイトベースポイントを表示することが出来ます。 がサイトベースポイントの位置です。

軸の方向は北が Y 軸＋、東が X 軸＋です。

サイトベースポイントの位置を変更する

サイトベースポイントは次の２つの方法で位置を変更できます。

1 [データセットアライメント]画面で位置を変更する

2 [サイトの場所を編集する]メニューで位置を変更する

サイトベースポイントの位置を変更しても世界地図上のサイトピン の位置は変わらないことに注意してください。

1 [データセットアライメント]画面で位置を変更する

バンドル作成後、データセットが表示できる状態の場合は、[データセットアライメント]画面で位置を変更できます。それ以外の場合は 2 [サイトの場所を編集する]メニューで位置を変更する方法を利用してください。

サイトベースポイントを移動すると PoI、 データセット、サイトモデルなどバンドルデータも追随して移動する点に注意してください。

1. サイトに入り[下書き] モードに移行します。
2. データセットアライメント画面を開きます。
3. サイトベースポイントを表示( > ) し、 ロックを外します。

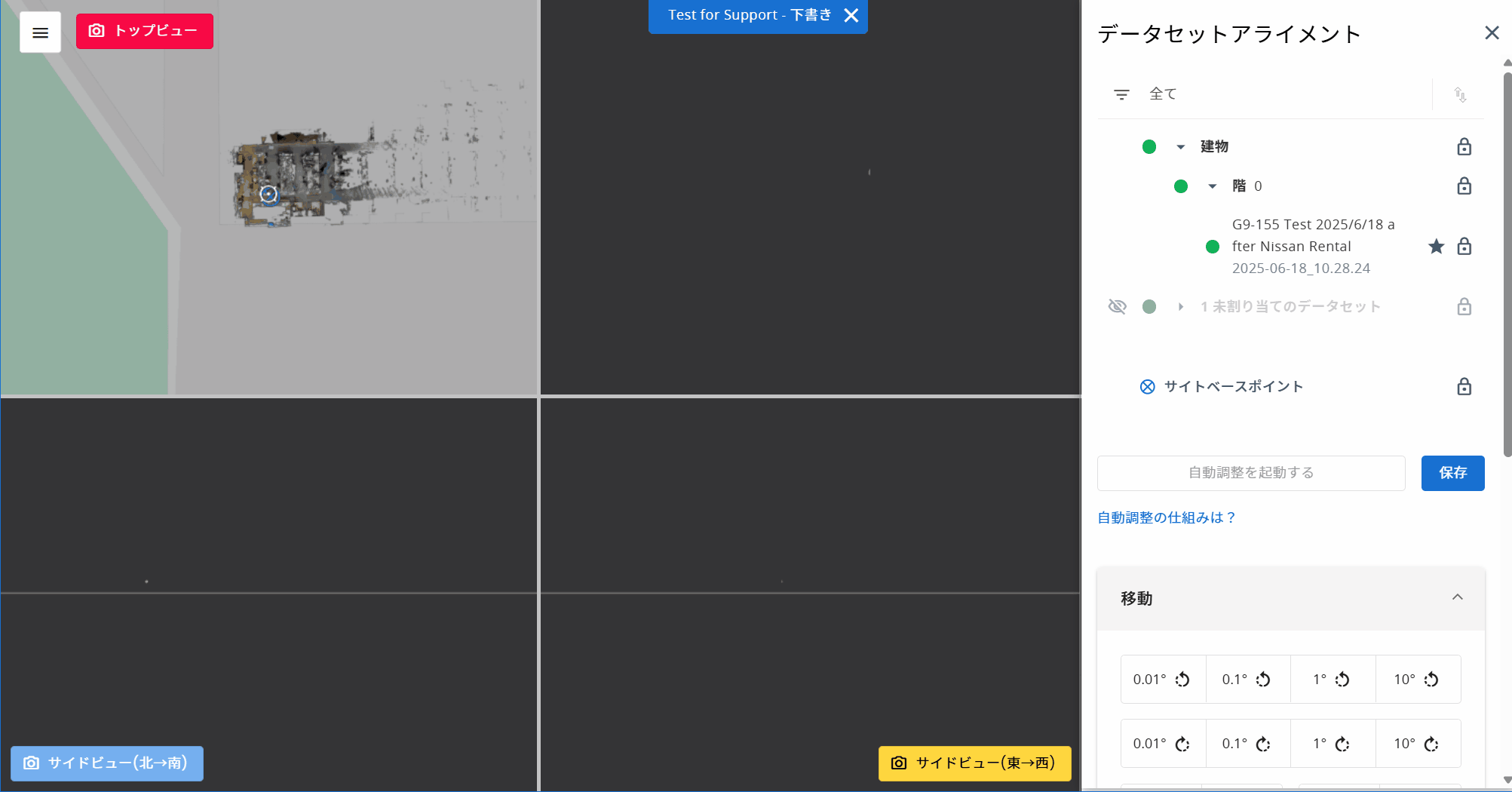

4. 地図上のサイトベースポイントをドラッグ＆ドロップで任意の位置に移動できます。
5. サイトベースポイントを再度ロック > [保存] > アライメント画面を終了します。

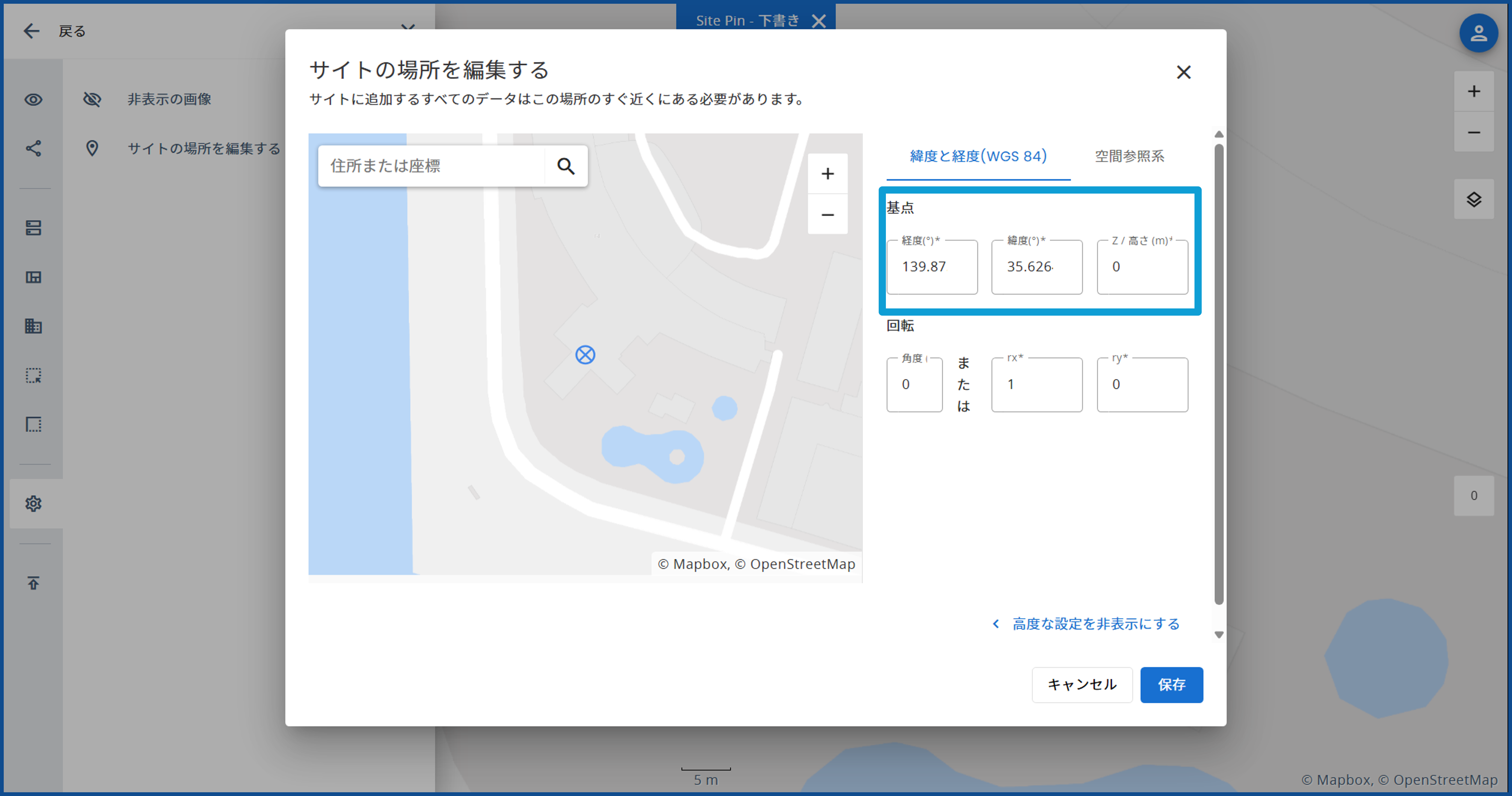

2 [サイトの場所を編集する]メニューで位置を変更する

サイトベースポイントの位置を数値で明確に指定することができます。

1. サイトに入り[下書き]モードに移行します。
2. [ 設定] > [ サイトのサイトの場所を編集する] > ダイアログ中の [高度な設定を表示する]
3. 経度・緯度・高さを数値で入力後、[保存] してください。
4. ブラウザをリロードして完了です。

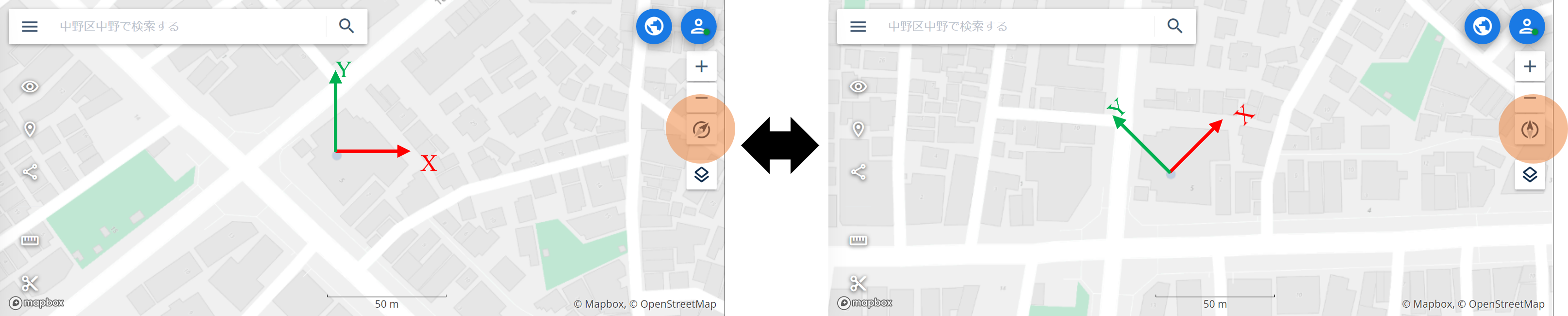

サイト座標系の軸方向を変更する

デフォルトではサイトベースポイントを基点として軸方向は北が Y 軸＋ 、東が X 軸＋ です。[下書き] > [高度な設定] で軸方向を変更できます。より詳しくは、「サイト座標系の向きをを変更する」をご覧ください。
