重複の非表示 (Hide Overlap)

重複の非表示機能は、NavVis IVION 上で重複するデータセットがある場合、最適なデータだけを自動で表示する機能です。本機能により、不鮮明な表示や過密な表示が大幅に減少し、より鮮明な点群データを確認することができるようになります。

この記事では、重複の非表示機能に関する使用方法についてご説明します。

• 活用シーン
• 使用条件
• 操作手順
• 非表示したデータを再表示方法
• 「重複の非表示」の更新

IVION Enterprise・Proは、さらに重複の非表示機能を補強する機能「スキャンセッション」がついてあります。

詳細はこちら：スキャンセッション

活用シーン

「必要なデータだけを残して現場データの品質を高めたい」というニーズに応える機能です。同様の機能に点群クリーンアップ機能がありますが、重複の非表示機能ではワンクリックで簡単に実行できます。これにより、以下のような処理が可能になります。

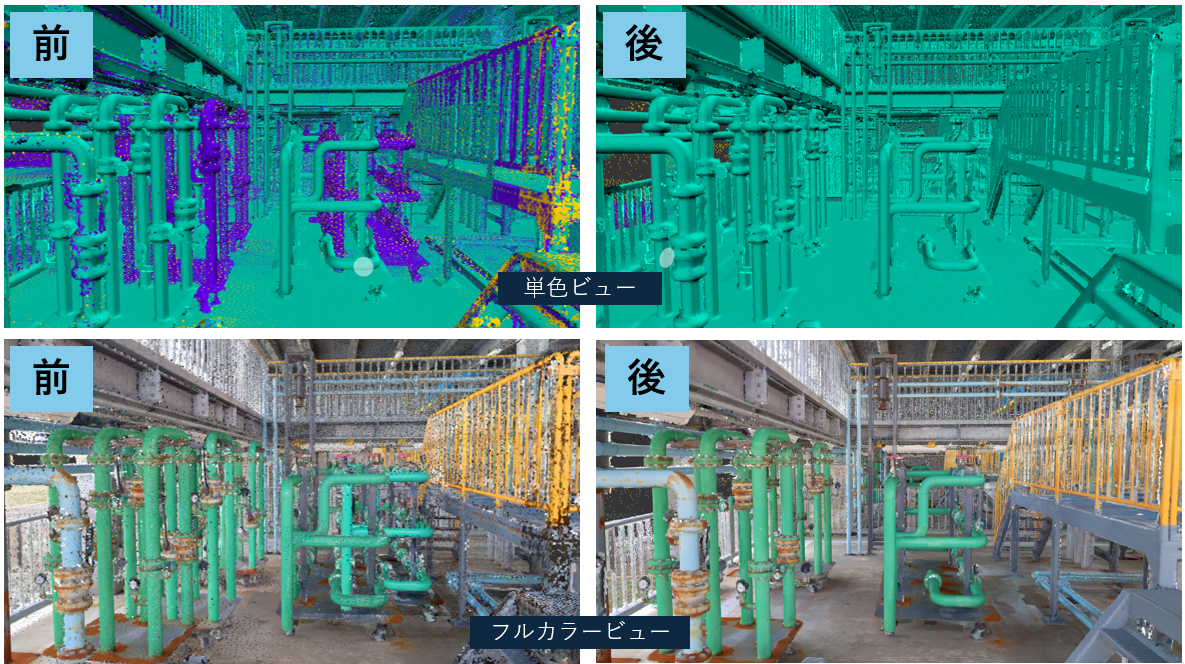

① 再撮影によって発生した重複データの除去

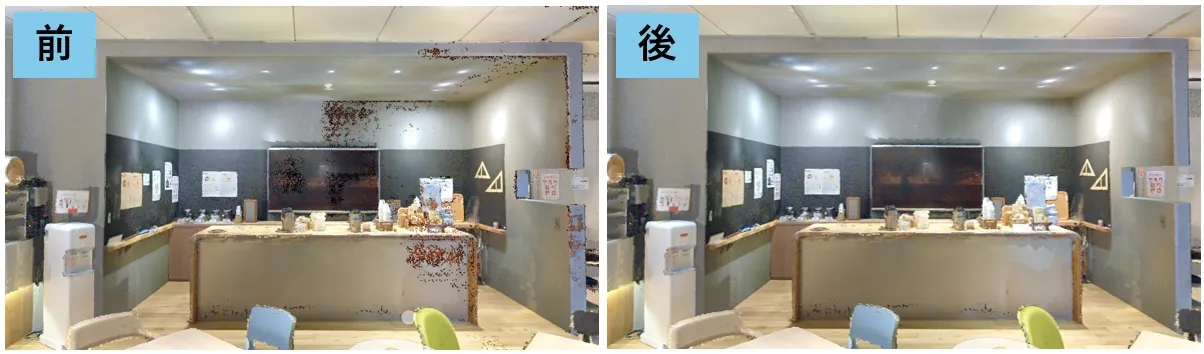

② 別のデータセットに由来するノイズの除去

③ ノイズが除去された最新の点群データをもとに、より正確な2Dマップの作成

使用条件

• NavVis デバイスで取得したデータのみ適用可能です。
• サイト内に存在するすべてのデータセットに適用されます。データセット単位での選択はできません。
• 重複するデータは点群品質の高いものが優先され、品質の低いものは非表示になります。
• 見た目の最適化により、通常は新しいデータが優先されますが、場合によっては古いデータが表示される可能性もあります。
• 非表示にしたデータは、ビューのトグルで再表示が可能です。

操作手順

1. NavVis IVION 左側メニューの「サイト設定」をクリックし、「データセットマネジメント」へアクセスする。

2. 「データセットマネジメント」内に「重複の非表示を運用」ボタンをクリックする。
     ※本操作により、すべてのデータセットが反映されます。

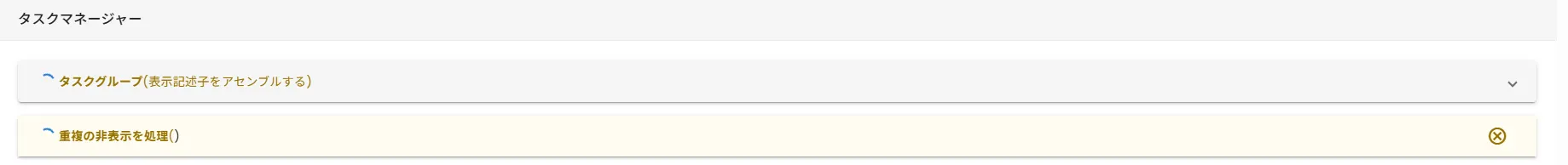

3.「重複を非表示」の処理実行中
     ※完了までに数分から1時間ほどかかる場合があります。画面下部のタスクマネージャーで進行 状況を確認できます。処理中は競合を避けるため、バンドルやデータセットの操作はできません。

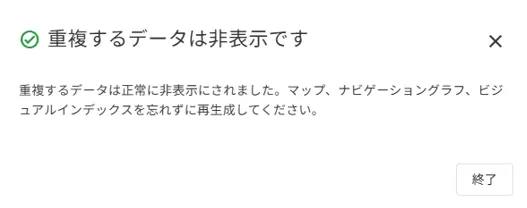

4. 処理が完了したら、以下の画面が表示される。
　「終了」をクリックし、2Dマップ・ナビゲーショングラフを再作成する。

5. すべての変更を公開する。

非表示したデータを再表示方法

1.「データセットマネジメント」内の「重複の非表示を削除」ボタンをクリックする。

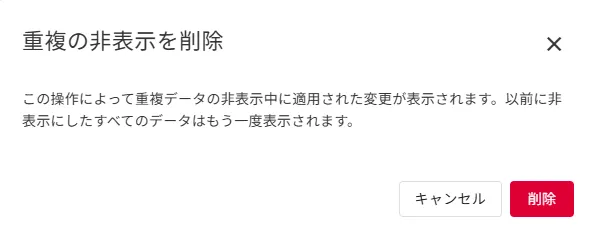

2. 確認し、「削除」 ボタンをクリックする。

3.「重複の非表示を削除」操作が実行されている。
     ※完了までに数分から1時間ほどかかる場合があります。画面下部のタスクマネージャーで進行 状況を確認できます。処理中は競合を避けるため、バンドルやデータセットの操作はできません。

4. すべての変更を公開する。

「重複の非表示」の更新

• 新しいNavVisデータセットが、アライメントバンドルまたはバンドルなしのデータセットとしてサイトに追加された場合、[重複の非表示に更新] ボタンをクリックすると、新しいデータセットを含めて重複エリアを再計算します。
• サイトアライメントやサイトモデルを変更した後、「重複の非表示」を更新すると、新しいサイトセットアップに基づいて重複エリアが再計算します。

以上
