メジャー機能の基本的な使用方法

NavVis IVION のメジャー機能とは、点群データに基づく三次元座標情報を用いて、NavVis IVION 上で距離や面積などの計測を行う機能です。パノラマ画像表示および点群表示と連動した 2D ビューおよび 3D ビュー上で、計測結果を確認できます。

この記事では、メジャー機能の概要と基本的な使用方法について説明します。

目次

1. 機能概要と活用例
2. ユーザーインターフェース
3. 操作手順
4. 計測中のビュー設定
    a. 表示の設定
    b. 切り取りした状態でのメジャー
5. 計測結果の整理

6. 計測結果の共有



1. 機能概要と活用例

NavVis IVION では、360°パノラマ画像と点群データが同一の座標空間上で管理されています。

そのため、パノラマ画像による視覚的な確認を行いながら、点群の三次元座標情報を参照して、距離や面積の計測が可能です。

メジャー機能では、これらの三次元座標情報を利用し、パノラマ画像および点群表示上で距離や面積などの計測を行います。

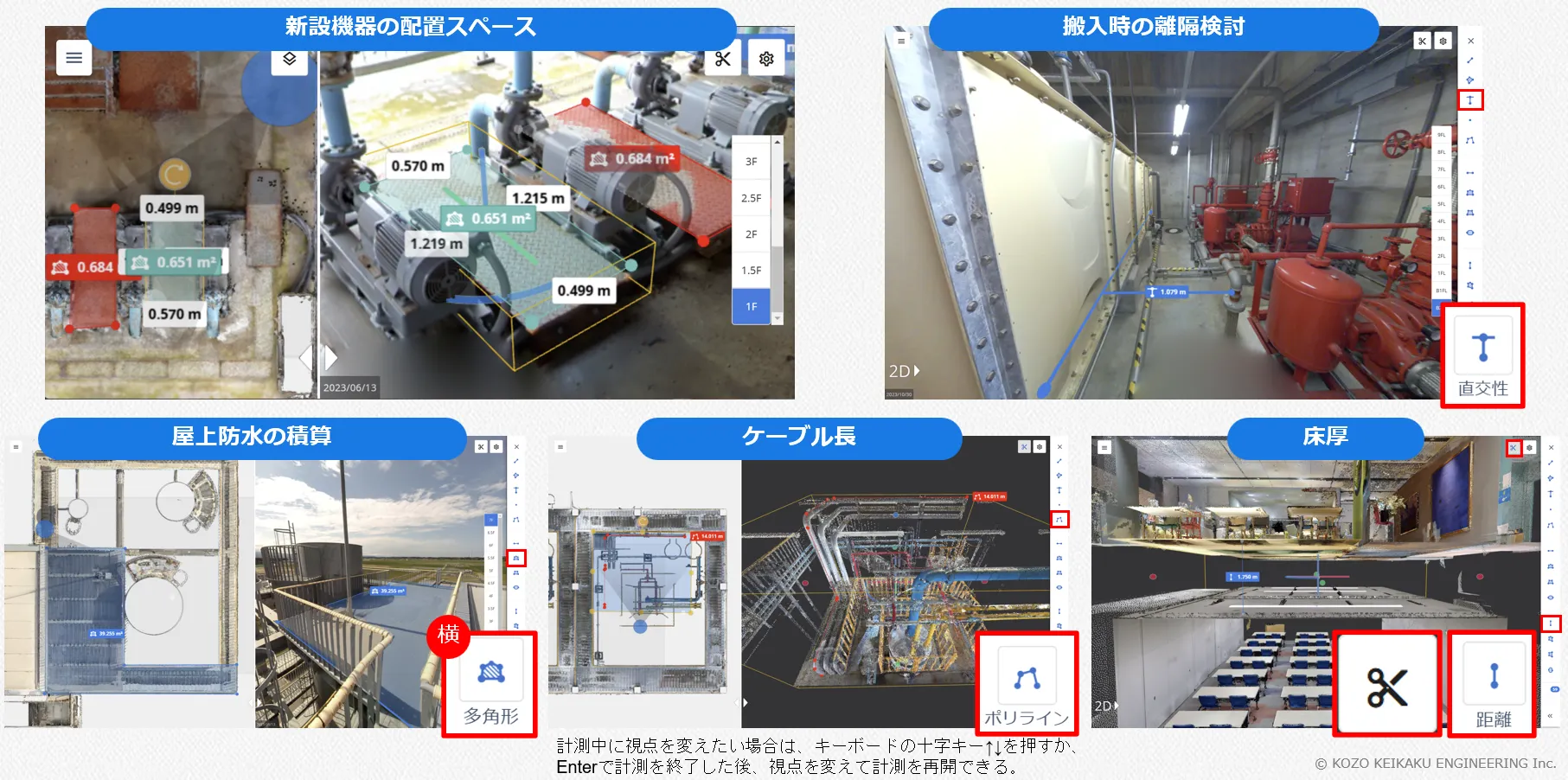

本機能を使用することで、NavVis IVION 上で以下のような確認ができます。

• 設備設置スペースの寸法
• 設備・構造物間の距離
• 搬入経路におけるクリアランス

2. ユーザーインターフェース

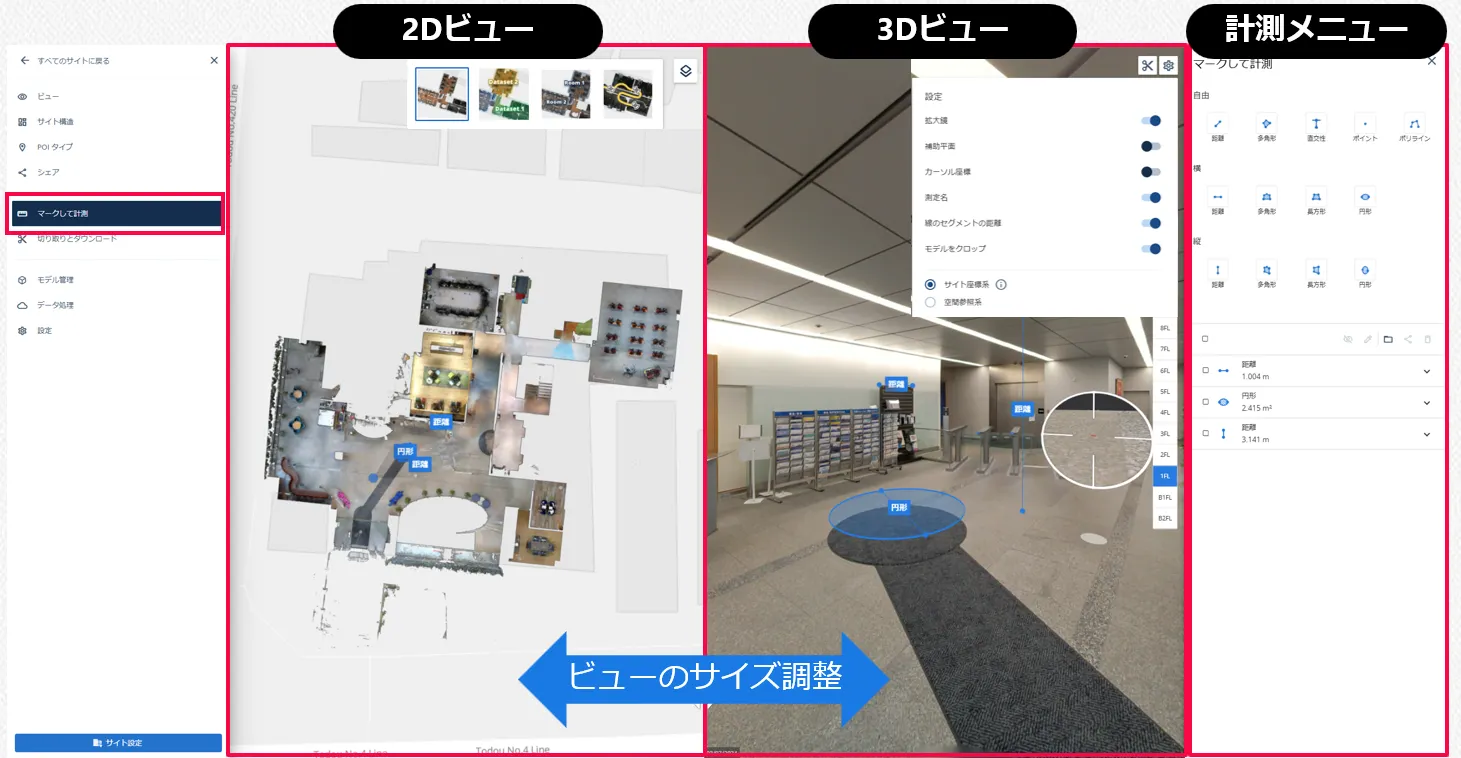

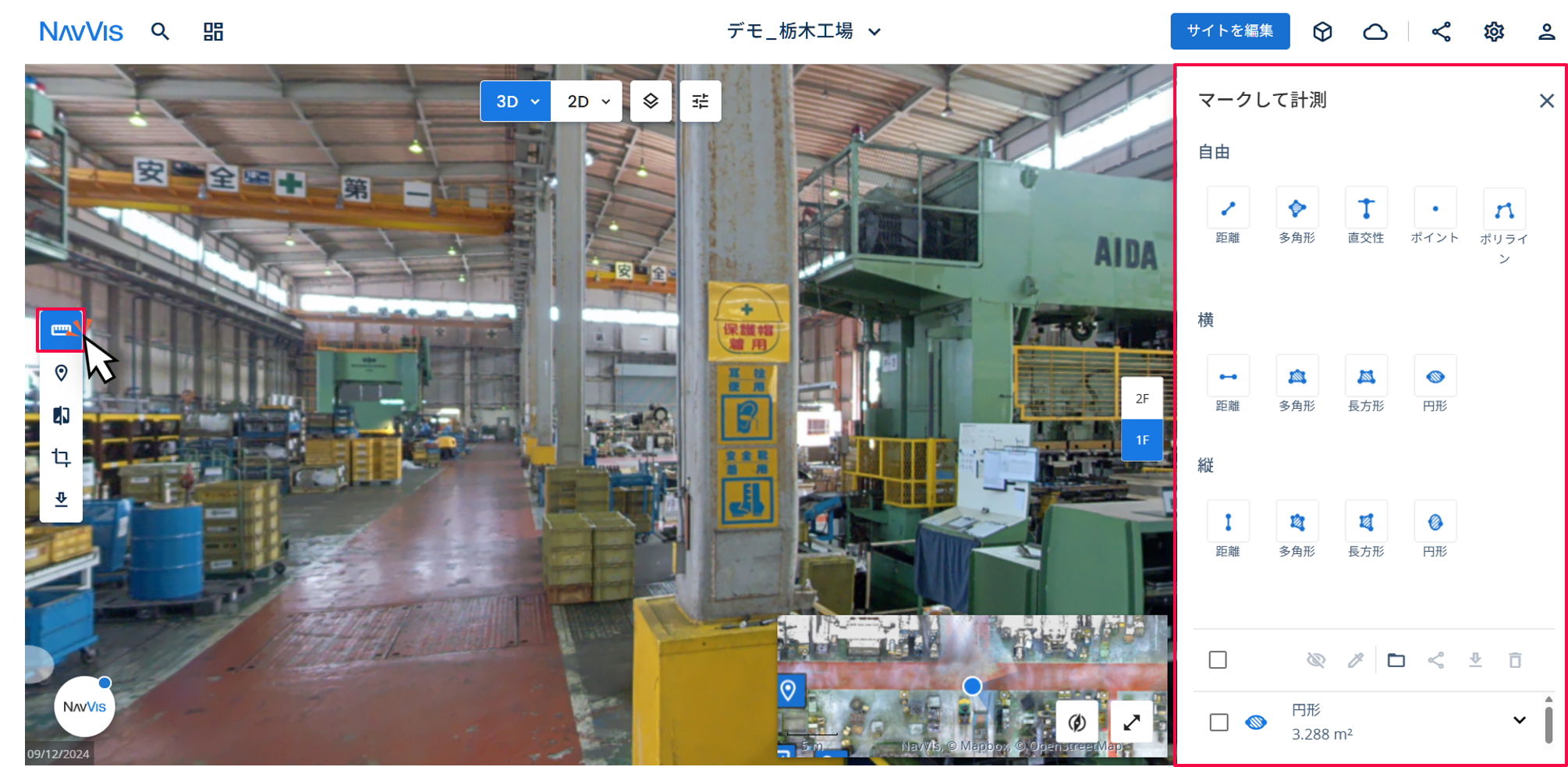

左メニューの「マークして計測」を選択すると、メジャー機能用の画面に変わります。 メジャー機能の画面は３つエリアで構成されています。

使用しているパソコンの画面サイズによっては、初期状態で 2Dビューまたは 3Dビューのみが表示される場合があります。また、計測メニュー画面が縦一列に配置され、すべてのメニューが表示されない場合があります。

以下の操作により、各画面の表示を調整できます。

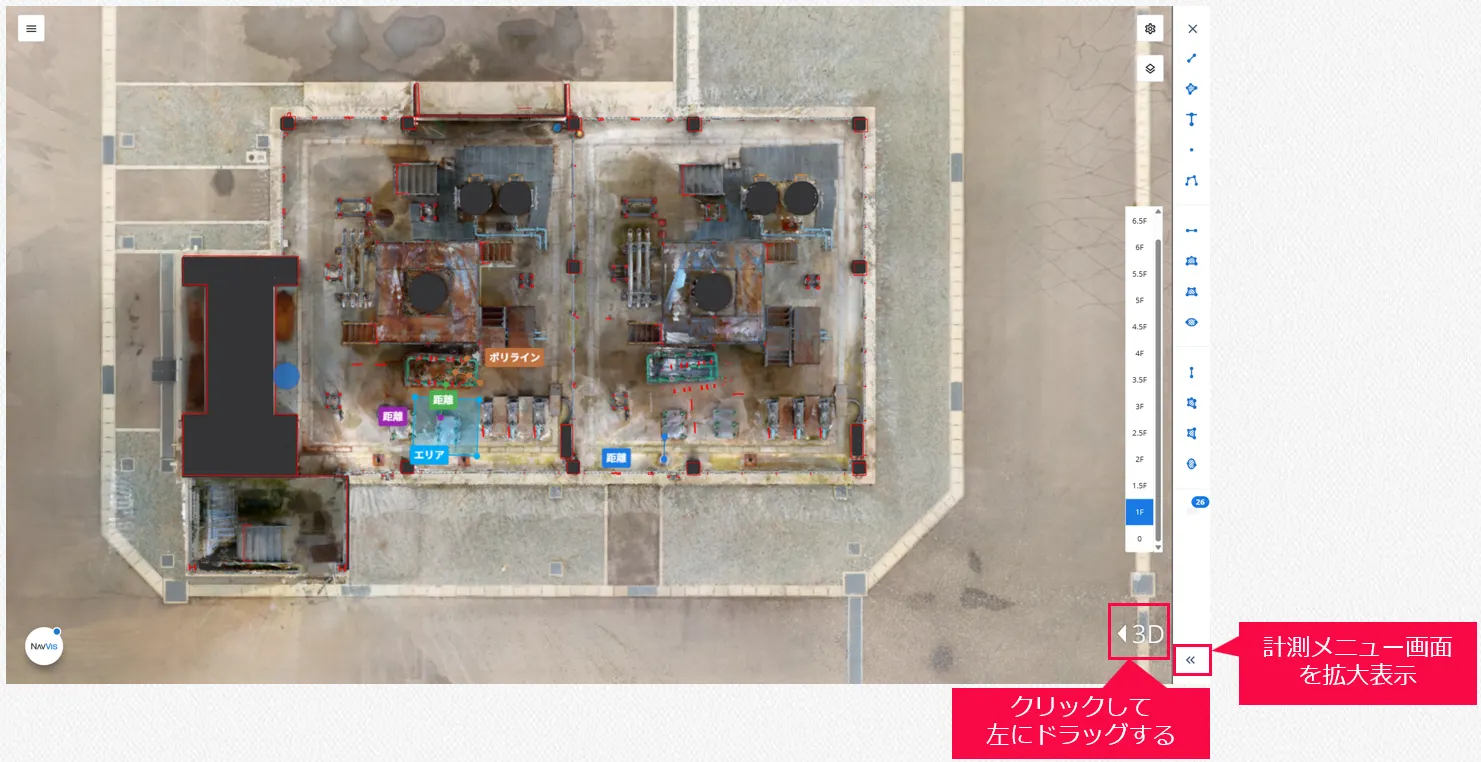

• 2Dビューのみ表示されている場合

  画面右下の 「3D」 表示付近をクリックし、左方向へドラッグすることで 3Dビューが表示されます。

• 3Dビューのみ表示されている場合

  画面左下の 「2D」 表示付近をクリックし、右方向へドラッグすることで 2Dビューが表示されます。

• 計測メニューが省略表示されている場合

  画面右下の矢印アイコンをクリックすると、計測メニュー画面の幅が広がり、すべてのメニューが表示されます。

3. 操作手順

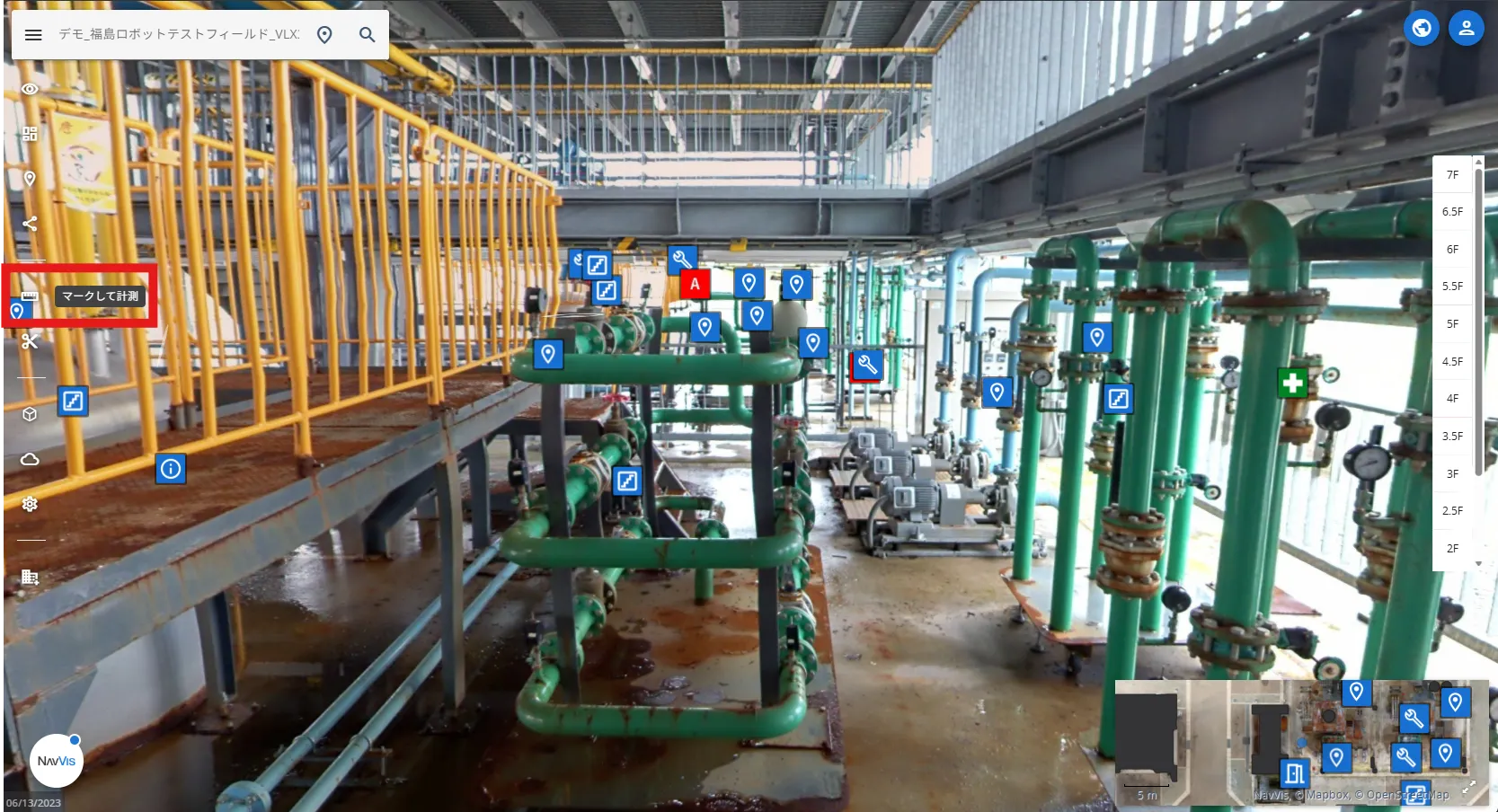

1. NavVis IVION の左メニューから「マークして計測」を選択する。

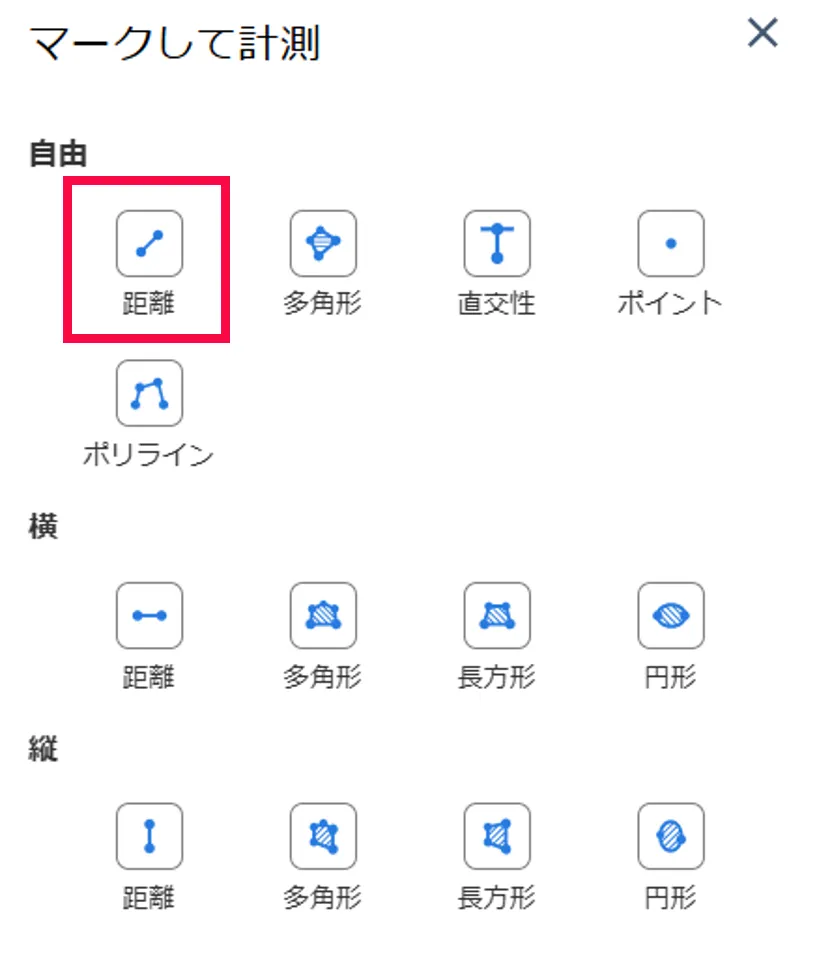

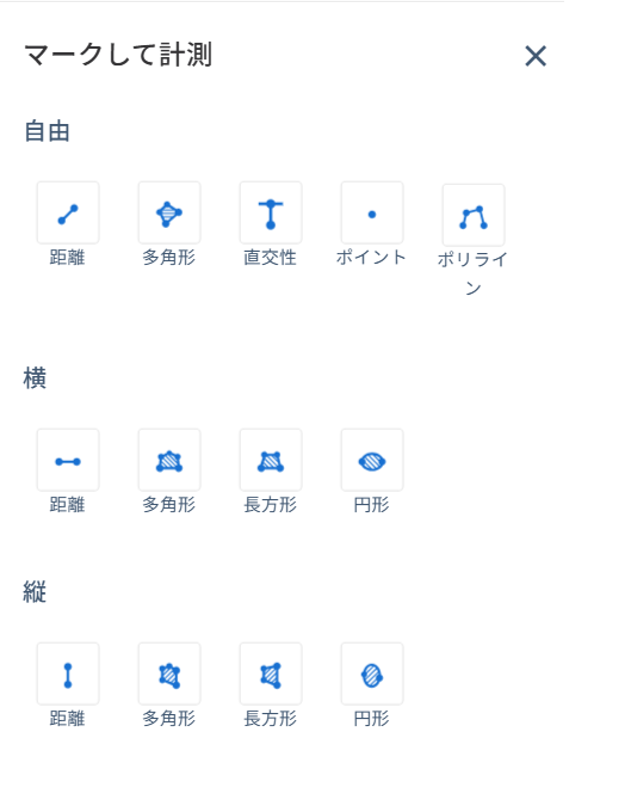

2. 画面右側の計測メニューから、計測の種類を選択する。

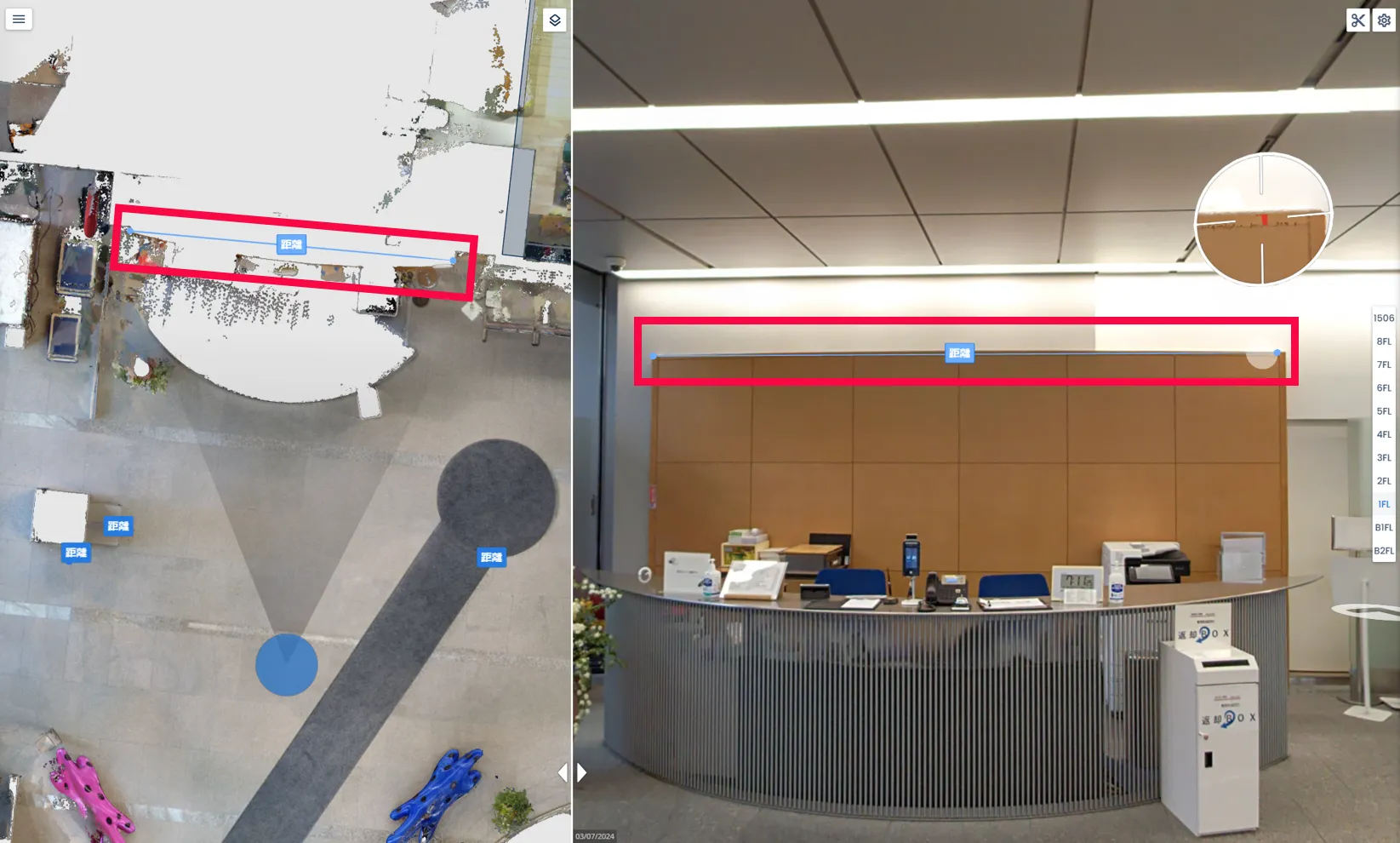

3. 2D ビューか 3D ビュー上で、計測のスタート位置をクリックする。

4. 計測の終了位置をクリックすると、計測が完了する。

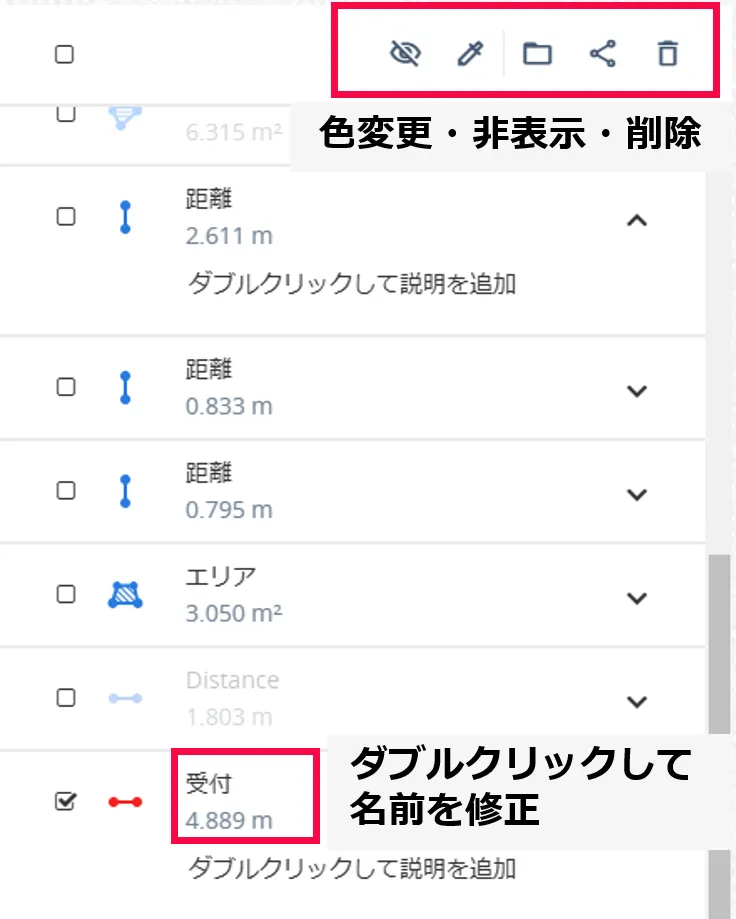

5. 計測が完了すると、計測結果が計測メニュー画面下部の一覧に追加されます。一覧上では、以下の操作が可能です。

4．計測中のビュー設定

a. 表示の設定

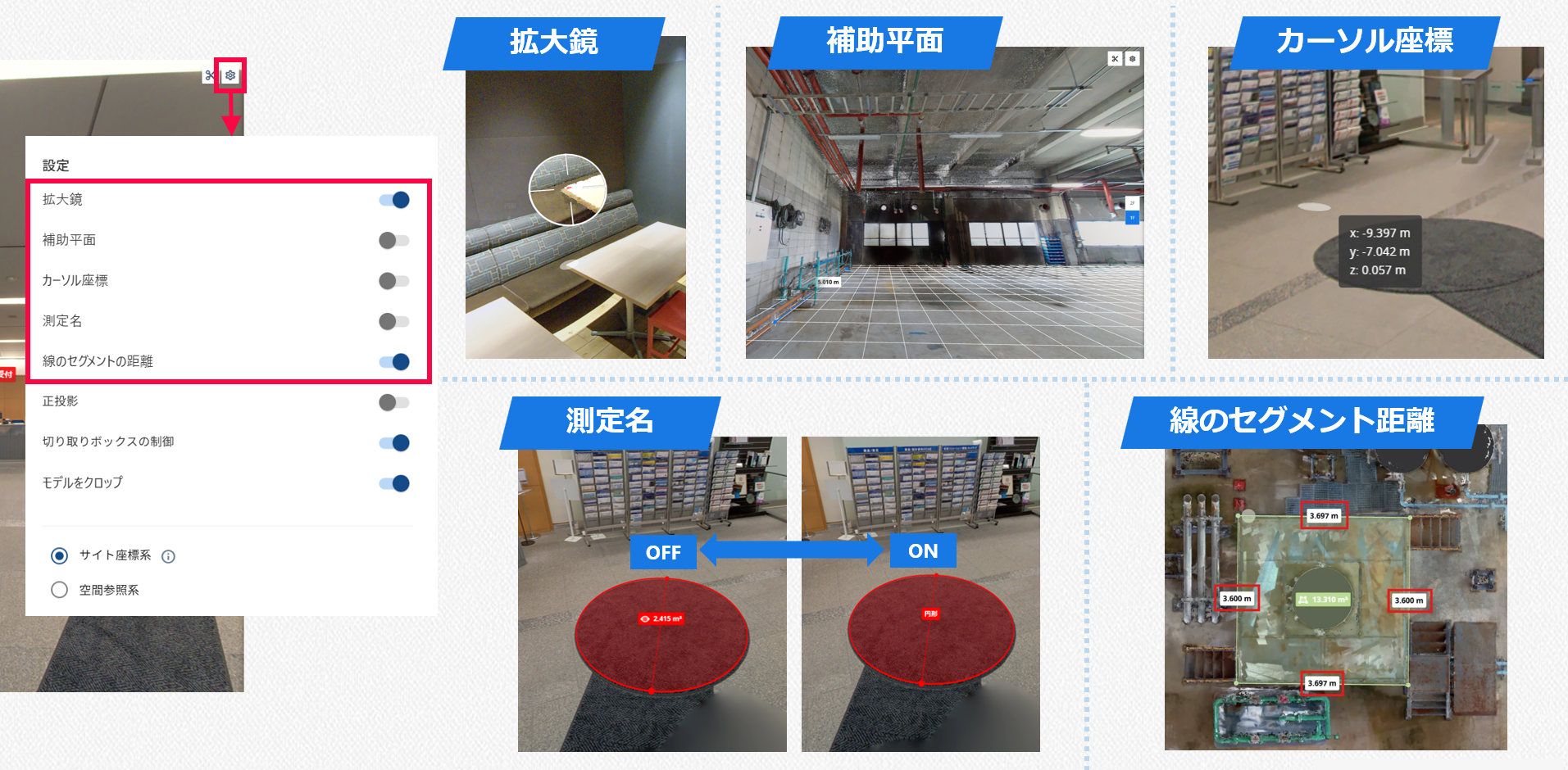

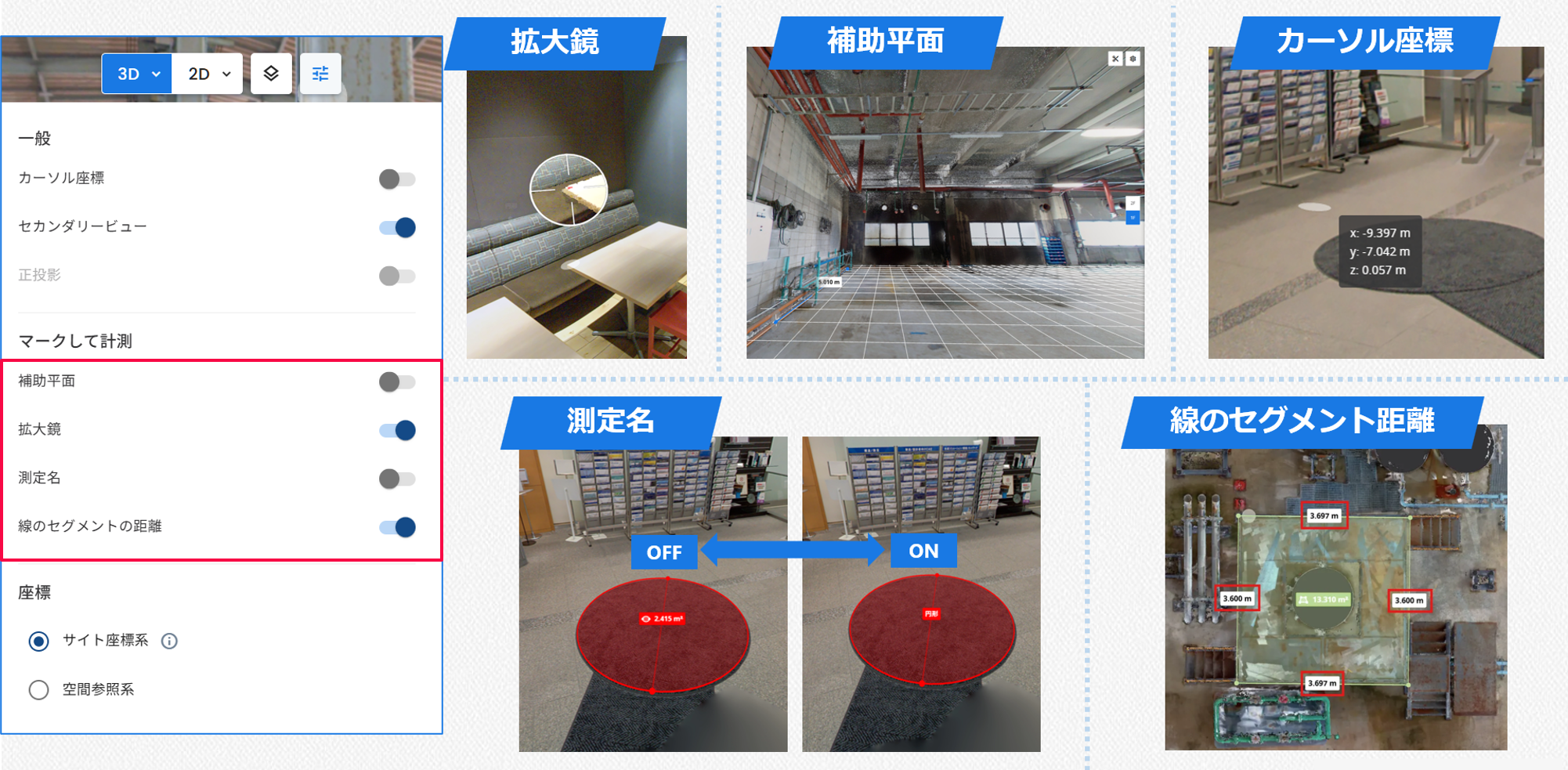

画面右上にある [⚙️] をクリックすると、計測時の表示に関する各種設定を有効・無効にすることができます。 これらの設定は、2D ビューおよび 3D ビューでの計測操作中に反映されます。

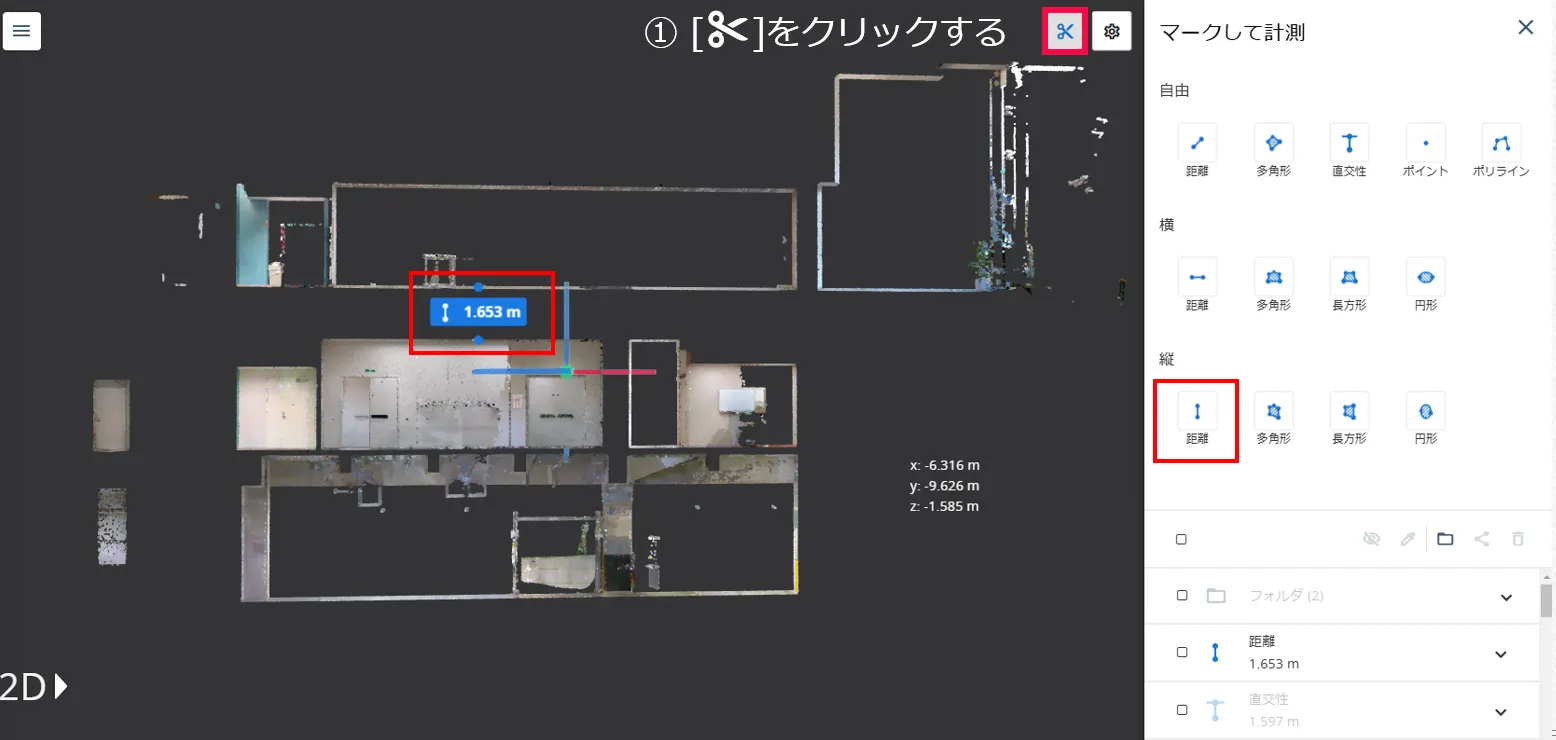

b. 切り取りした状態でのメジャー

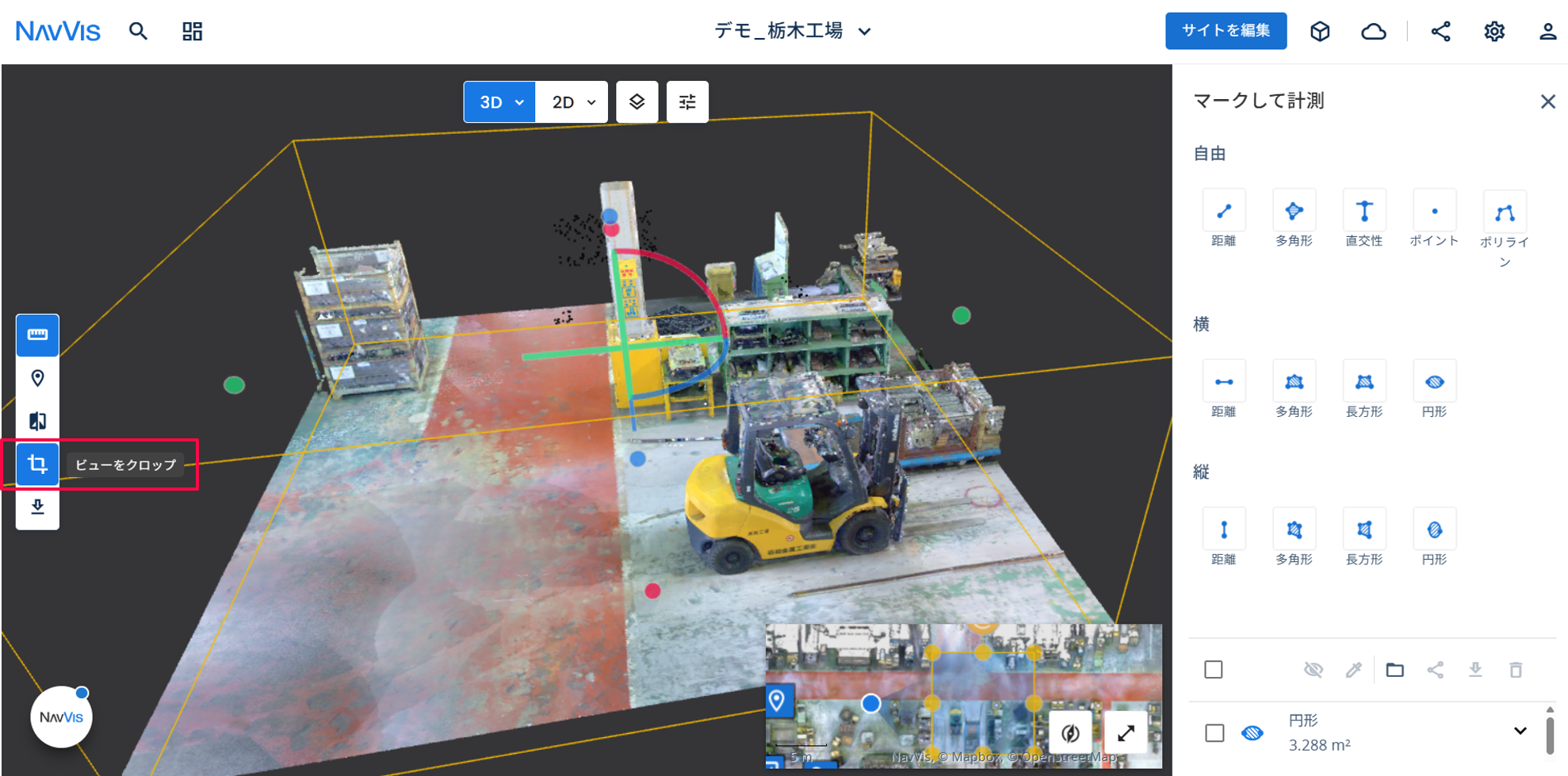

画面右上にある [✂] を使用すると、表示する点群データの範囲を切り取りした状態で計測することができます。表示範囲を必要な領域のみに表示することで、計測対象を確認しやすくなります。

例えば、階高の計測に利用できます。

5. 計測結果の整理

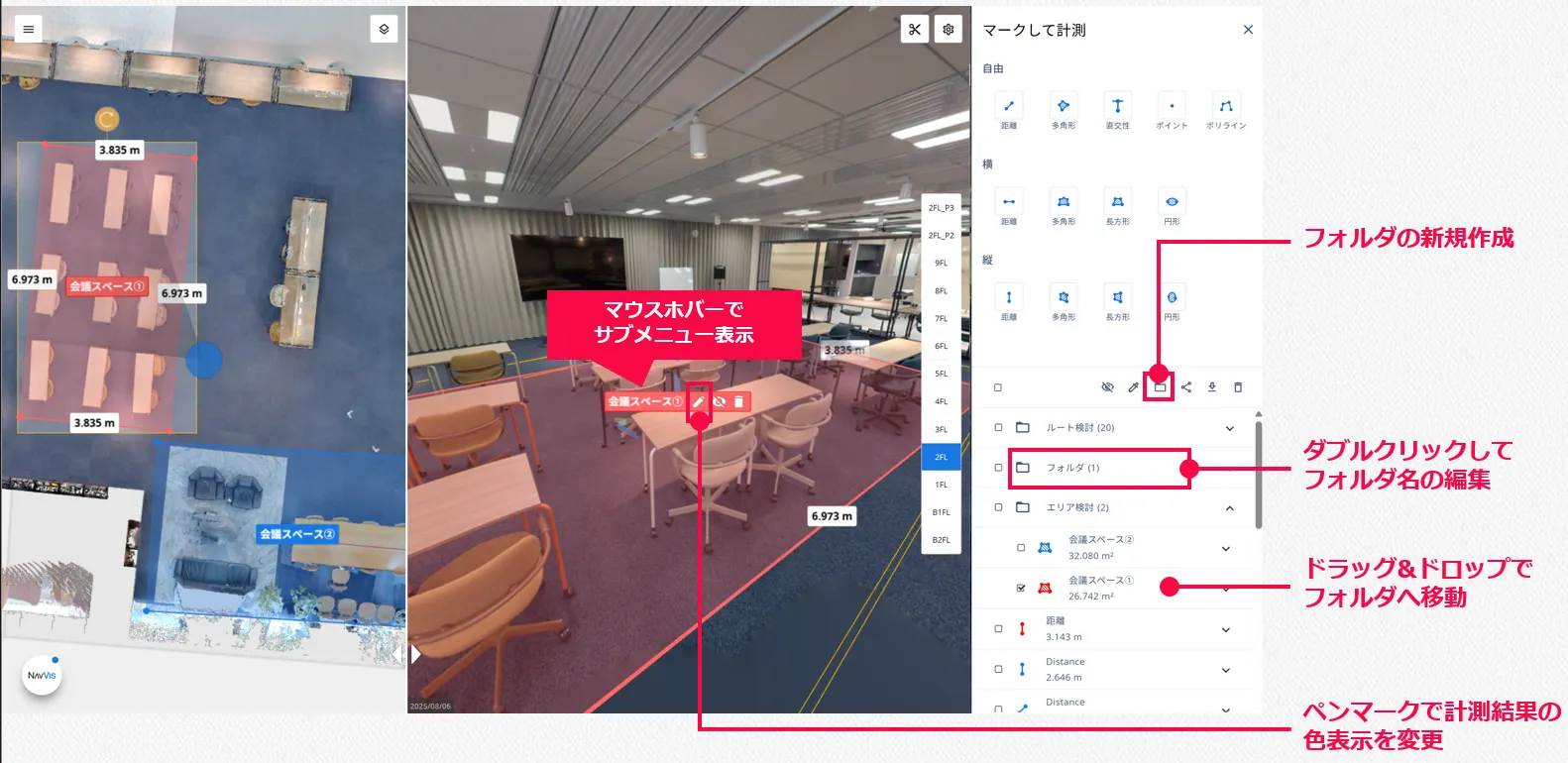

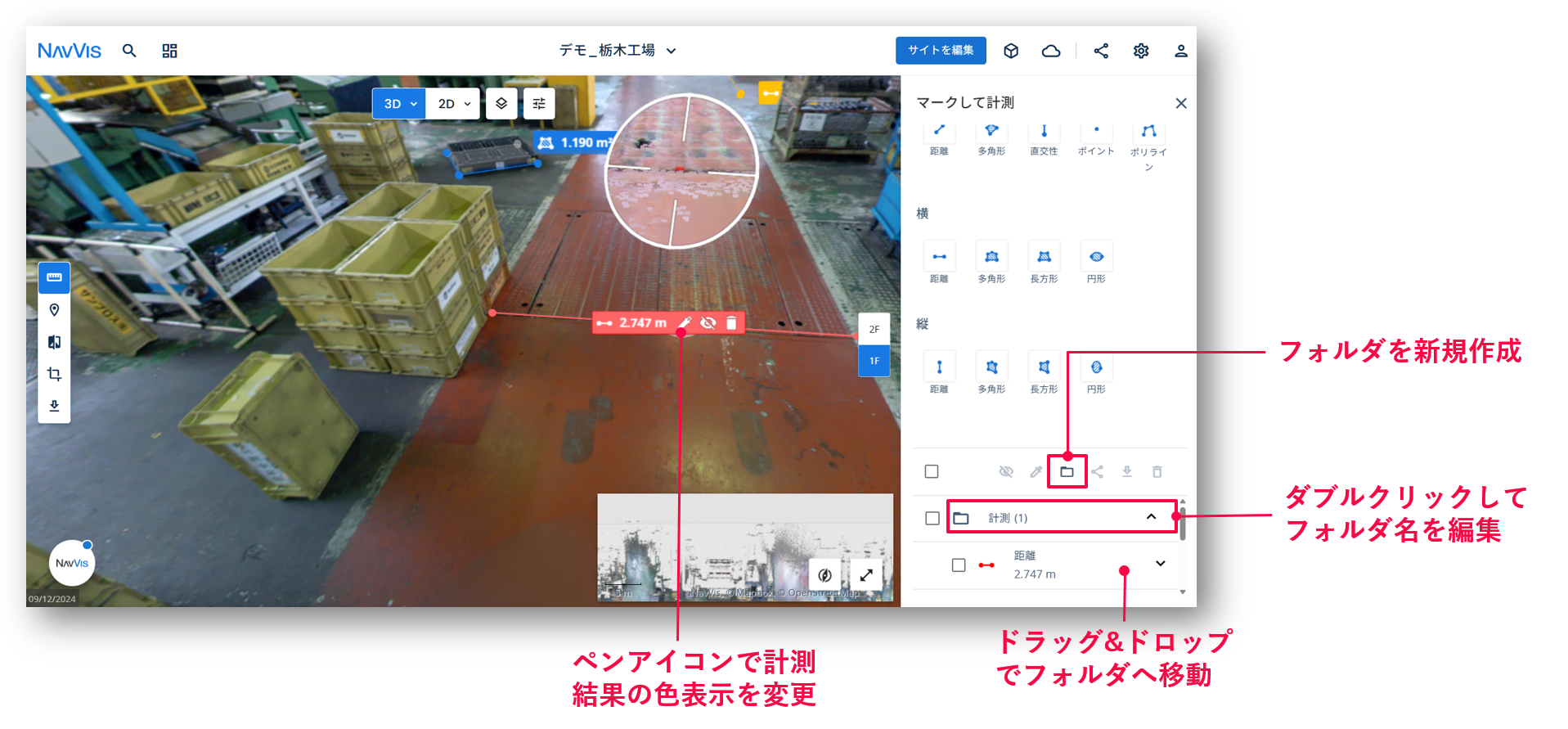

メジャー（計測）するとその結果が一覧に保存されます。この一覧にフォルダを作成して、計測結果を整理することもできます。

• フォルダの作成：計測メニュー画面のフォルダアイコンを選択する。
• フォルダ名・計測結果名の編集：対象をダブルクリックして編集する。
• フォルダへの移動：計測結果をドラッグ＆ドロップで移動する。
• 表示色の変更：2Dビューまたは 3Dビュー上で計測結果ラベルにマウスをホバーし、表示されるサブメニューからペンアイコンを選択する。

6. 計測結果の共有

計測結果は、URL（計測位置へのリンク）または PDF 形式で共有できます。

POI とは異なり、計測結果は保存しただけでは他のアカウントには共有されないため、共有する場合は URL または PDF を用いた操作が必要です。なお、「計測結果の保存」権限が付与されていない場合は、保存および共有はできません。

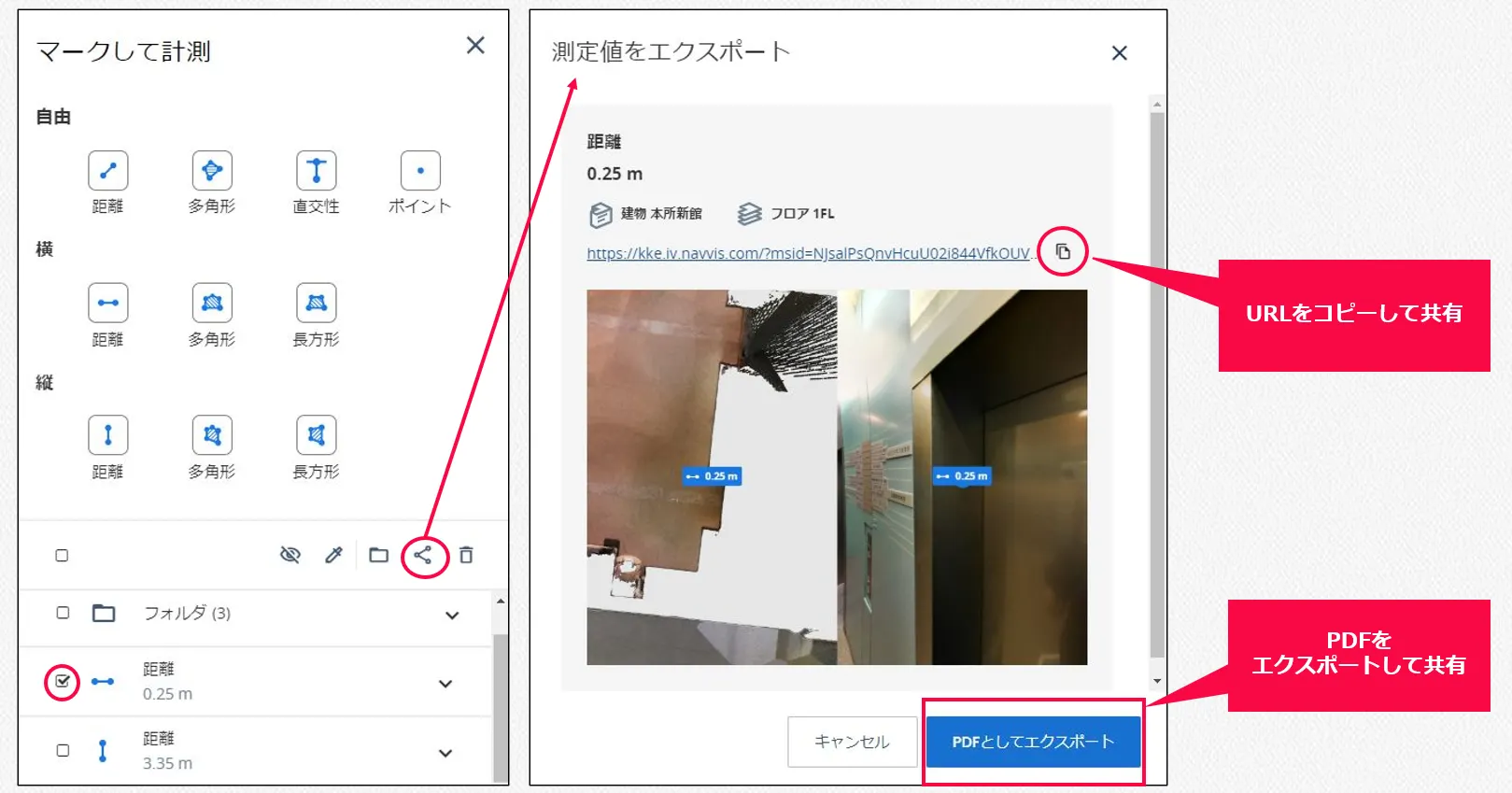

共有方法

1. 共有したい計測結果を選択する（複数選択可）。
2. シェアボタンを選択する。
3. 「測定値をエクスポート」 ウィンドウで、共有方法を選択する。
   • URL のコピーによる共有
   • PDF ファイルのエクスポートによる共有

以上
