「切り取りダウンロード」機能で点群をダウンロード

概要

本記事は、点群データのダウンロード方法について紹介します。

本文

NavVis IVION で閲覧できる点群は自由にダウンロードすることができます。

「切り取りダウンロード」機能を使って、アライメント後のサイト全体の点群、もしくサイト内の一部の点群をダウンロードすることができます。

STEP 1. 「切り取りダウンロード」を呼び出す

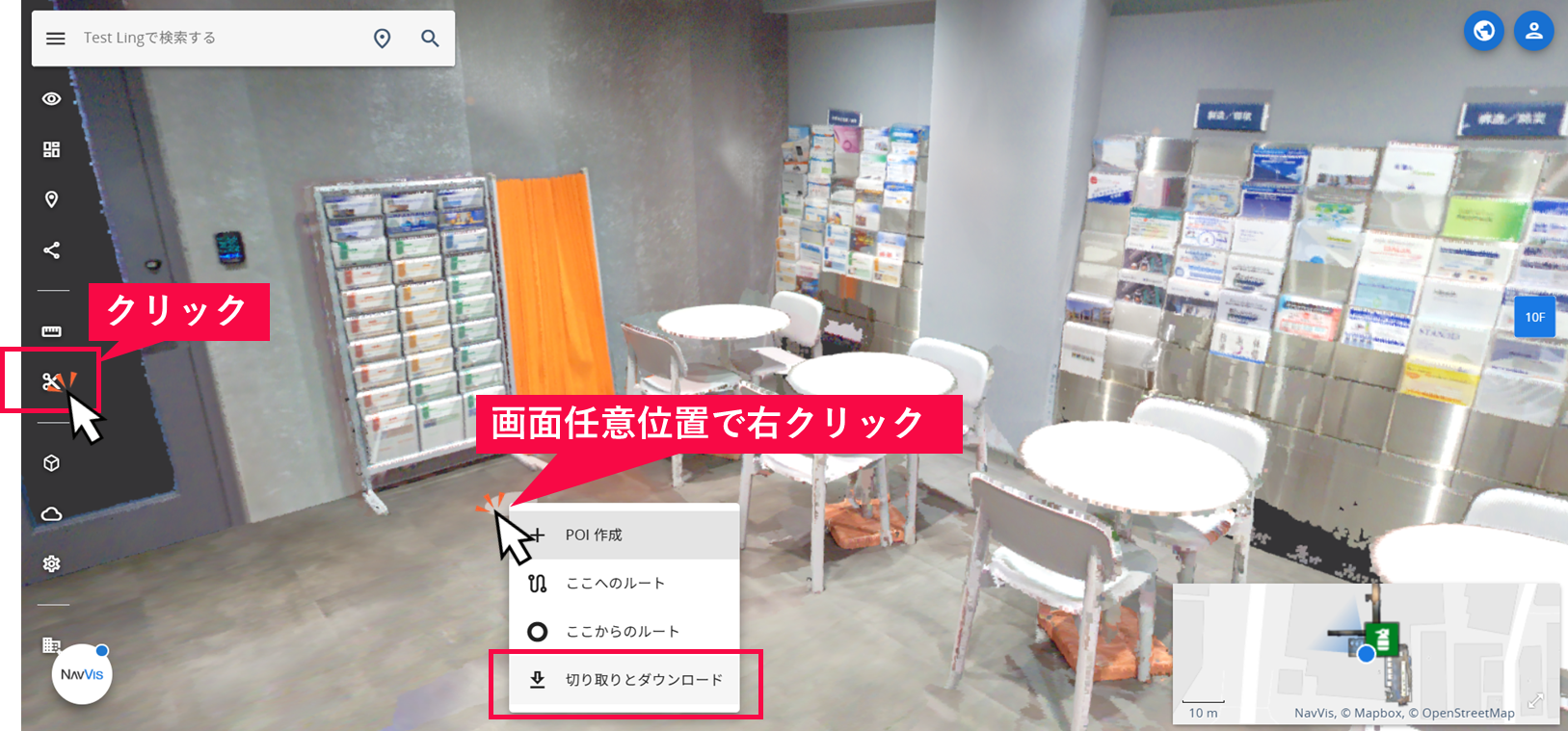

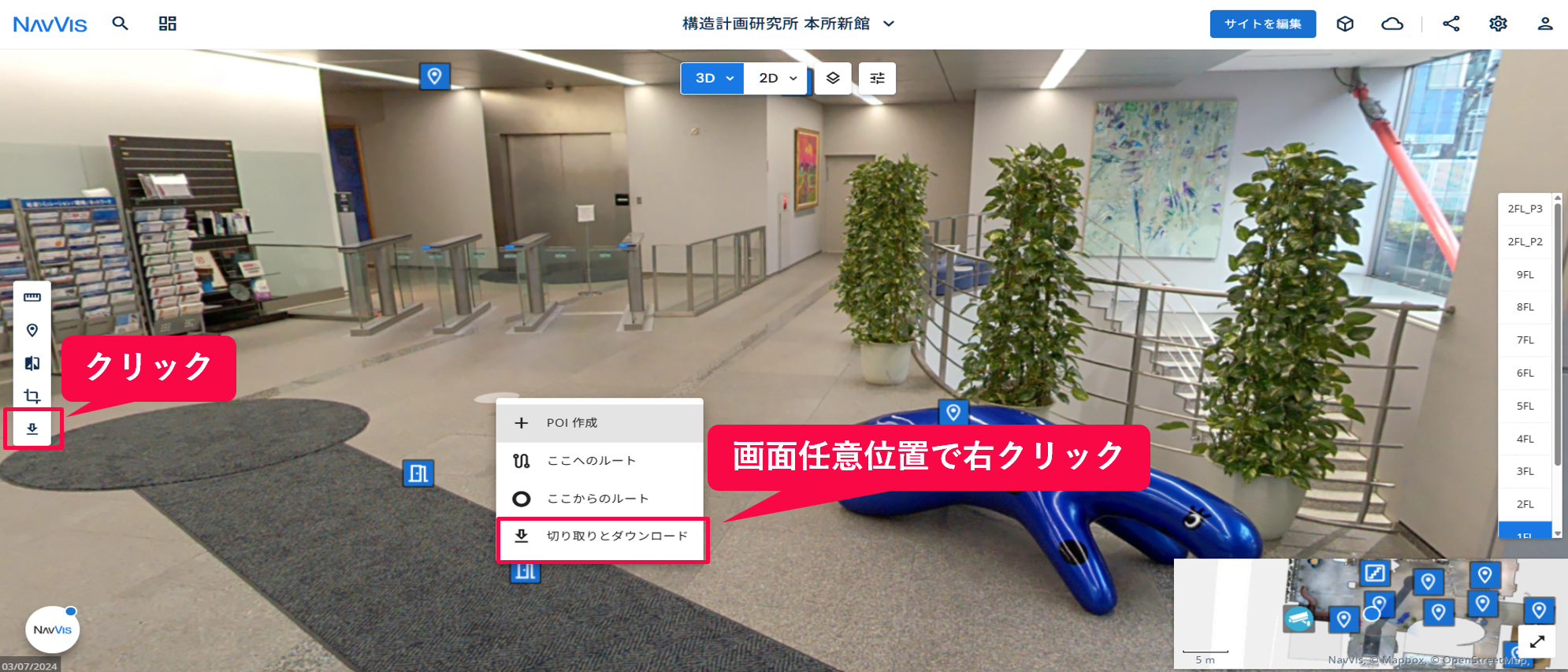

「切り取りダウンロード」を呼び出す方法は二つあります：

• ハサミのアイコンをクリック
• 画面の任意位置で右クリック

※ハサミのアイコンが表示されない、または [切り取りダウンロード] が表示されない場合、[切り取りダウンロード] の権限が付与されていない可能性があります。貴社のIVION管理者にお問い合わせください。

STEP 2. 2Dビューでx-y方向の範囲を決める

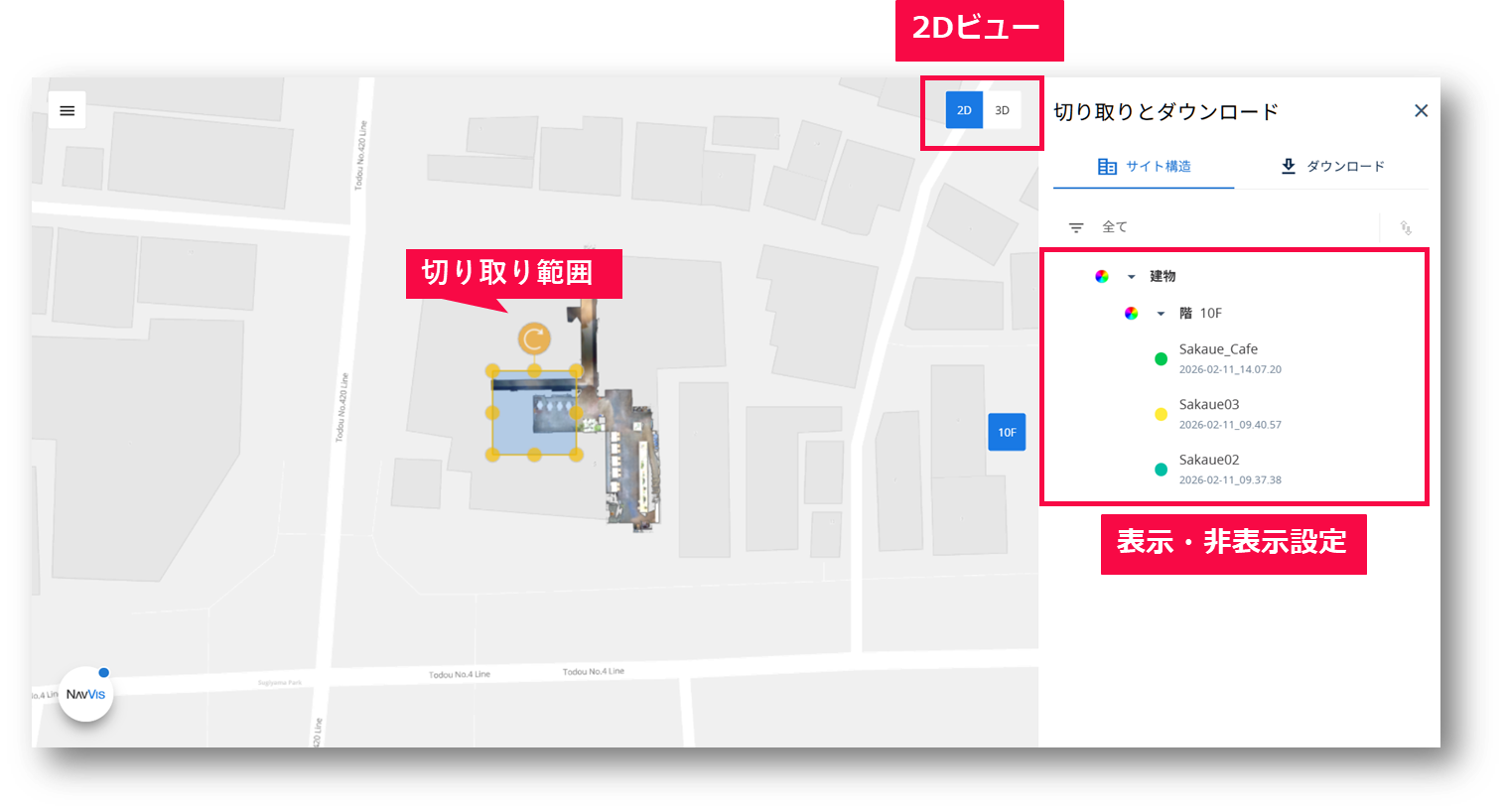

最初に表示されるのは2Dビューです。オレンジ色の枠が切り取り範囲を表します。オレンジ枠の中に表示されているデータが、ダウンロードの対象になります。以下の3つの方法で切り取り範囲を調整してください。

① オレンジの丸印をドラッグして大きさを調整する

② 回転マークをドラッグして切り取り範囲を回転させる。

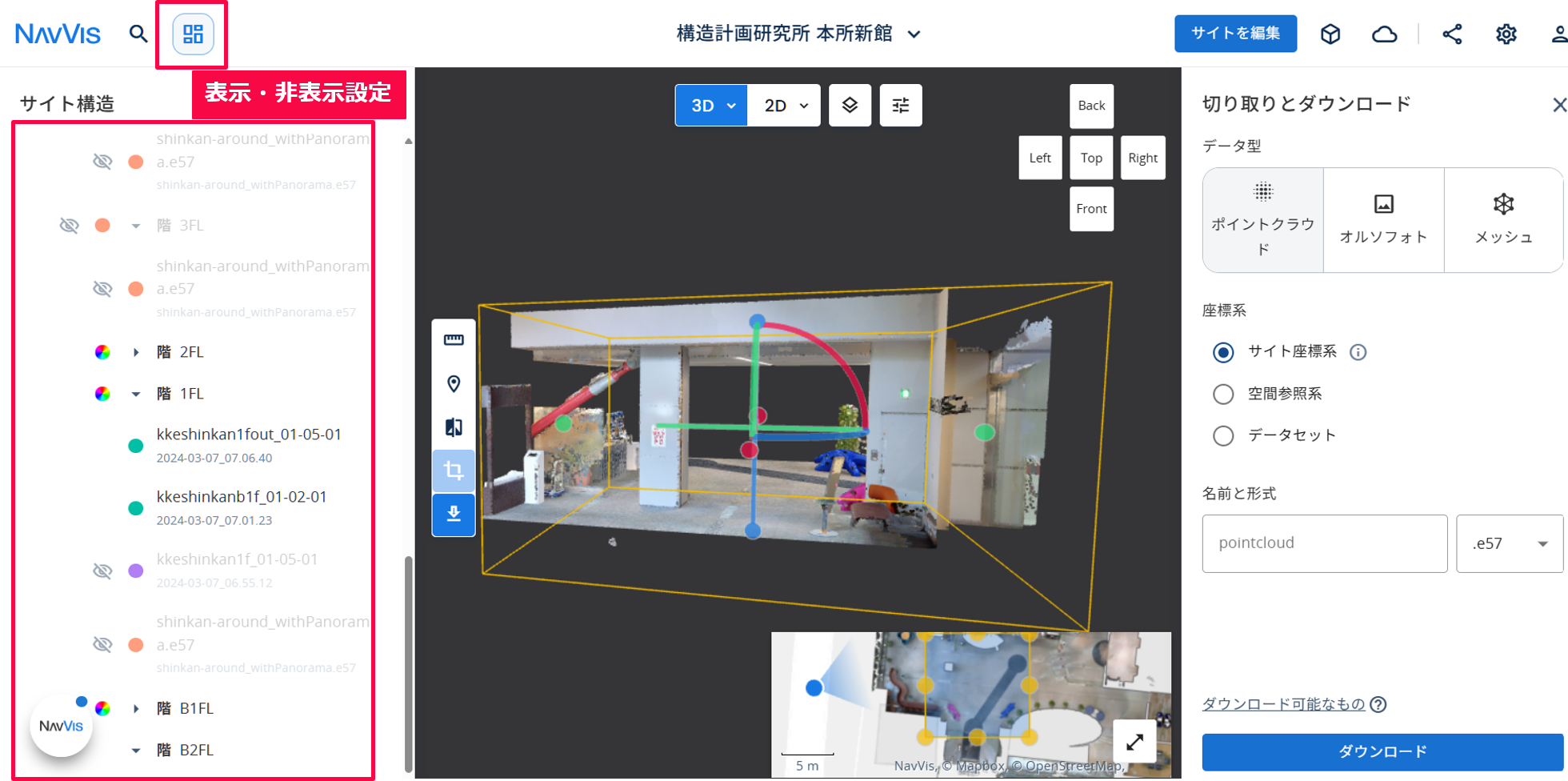

③ 特定のフロア・部屋・データセット単位の点群をダウンロードしたい場合は、右側のサイト構造でサイトエンティティの表示・非表示を設定し、不要なフロア・部屋・データセットを非表示にする。(関連記事:サイト構造)

STEP 3. 3Dビューに切替えて3次元で選択範囲を調整する

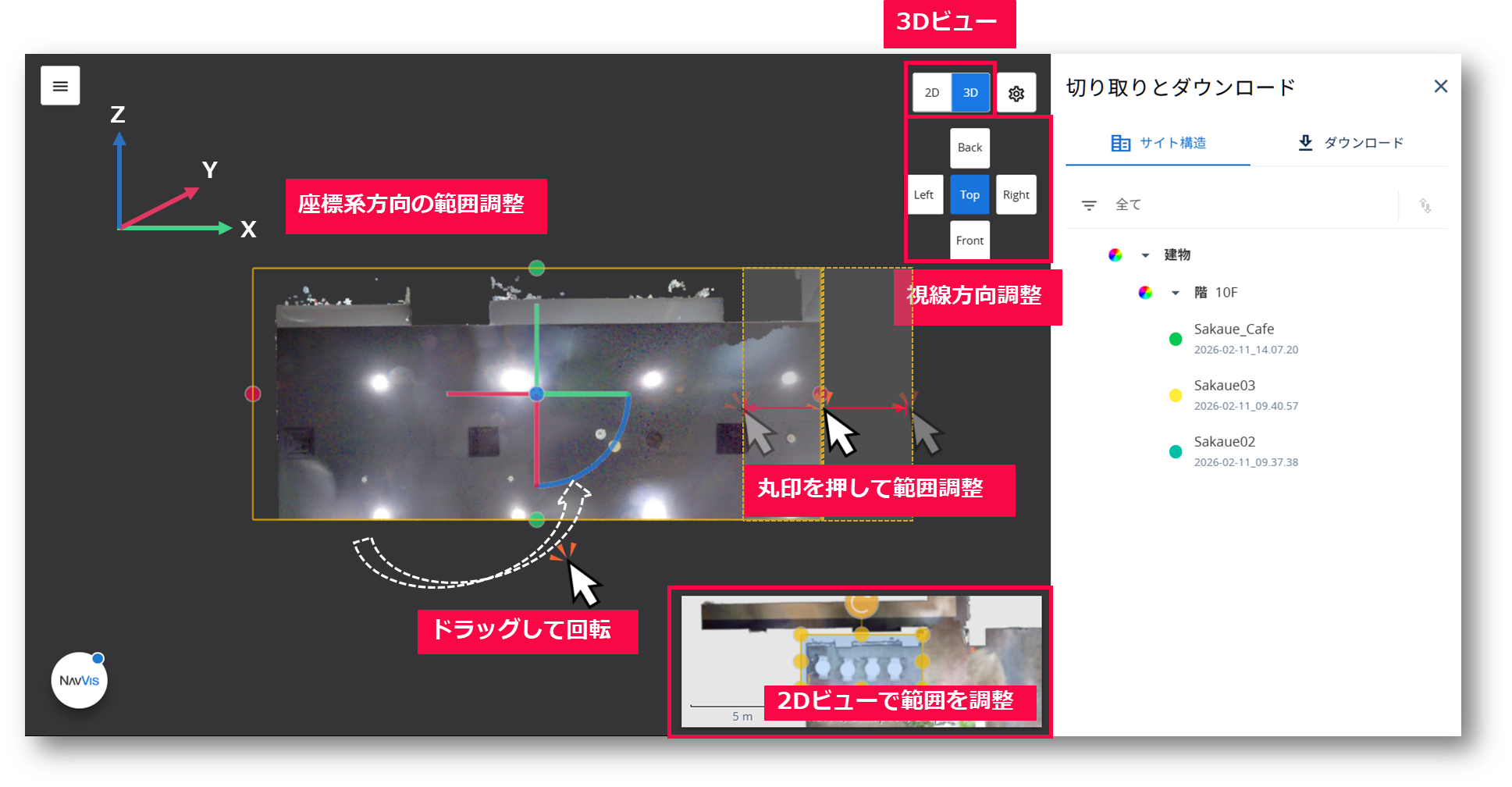

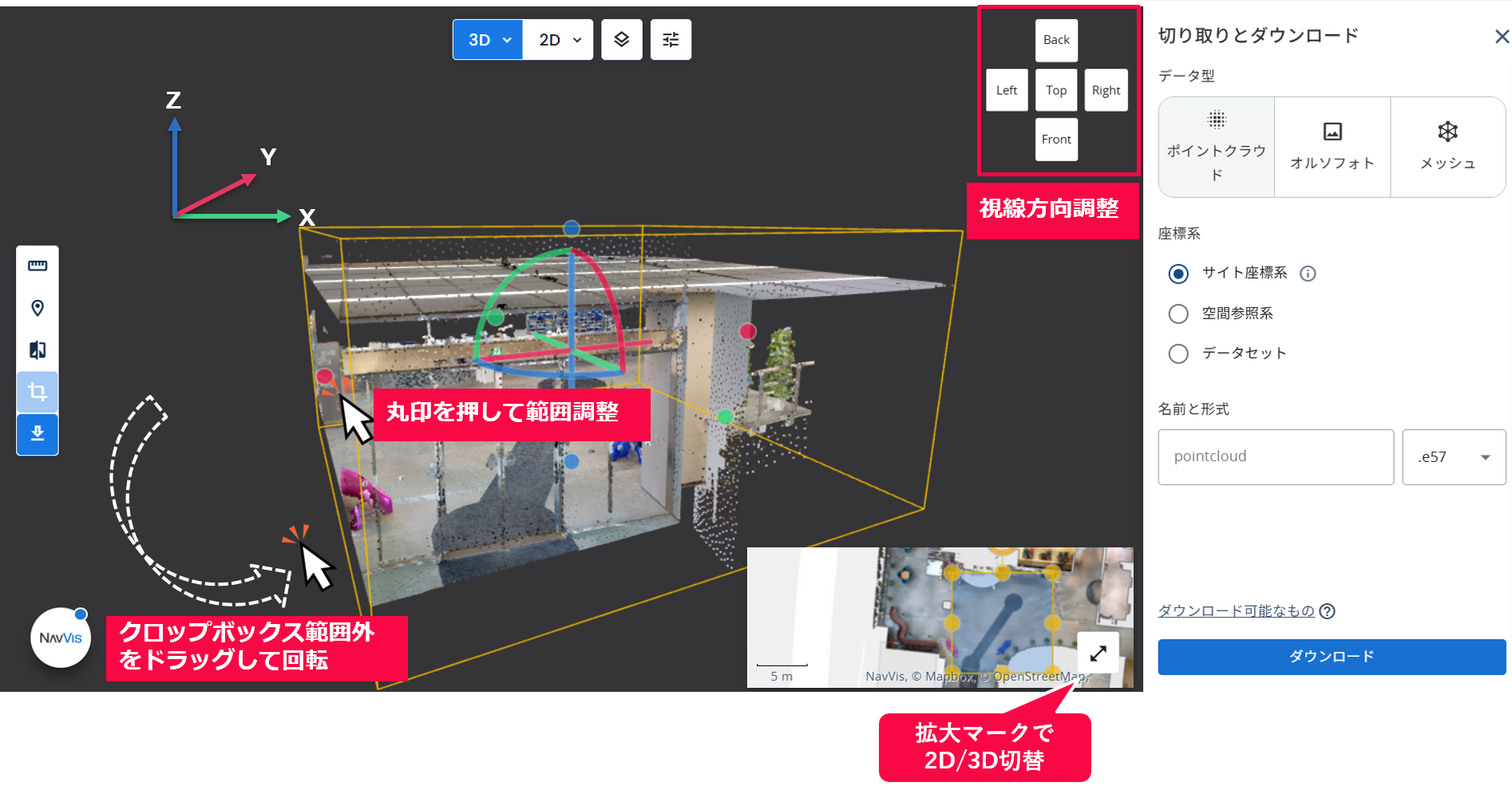

右上のタブで３Dビューに切り替えると、先ほどのオレンジ枠が三次元で表示されます。ここで、ダウンロードしたい部分をより細かく選択できます。

枠に表示される緑、赤、青の点をドラッグすると、xyz軸それぞれの範囲を調整できます。

また、右上の視線方向ボタンで、視点・視線を変更できます。点（丸印）をドラッグして回転させ、範囲を微調整します。

右下のセカンダリビューには2Dビューが表示され、2D上で枠の範囲を同時に調整できます。

STEP 4. ダウンロード

範囲を選択したら、右側メニューの [ダウンロード] タブをクリックし、以下の設定を行います：

• 「データ型」：[ポイントクラウド]（点群）を選択。

• 「座標系」：デフォルトは [サイト座標系]。用途に応じて変更。

  - 例：平面直角座標系で処理したデータを外部ツールで利用したい場合は、[空間座標系] を選択。

• 「名前」：ファイル名（英字）を入力。入力しない場合は、ファイル名はpointcloudとなる。
• 「形式」：出力する点群データの形式を選択。対応可能なフォーマットは以下を参照。

最後に [ダウンロード] ボタンをクリックすると、ダウンロードが始まります。選択範囲の大きさによって数分～数十分かかります。

STEP 5. ダウンロードした点群の活用

ダウンロードした点群はサードパーティーツールでご利用できます。

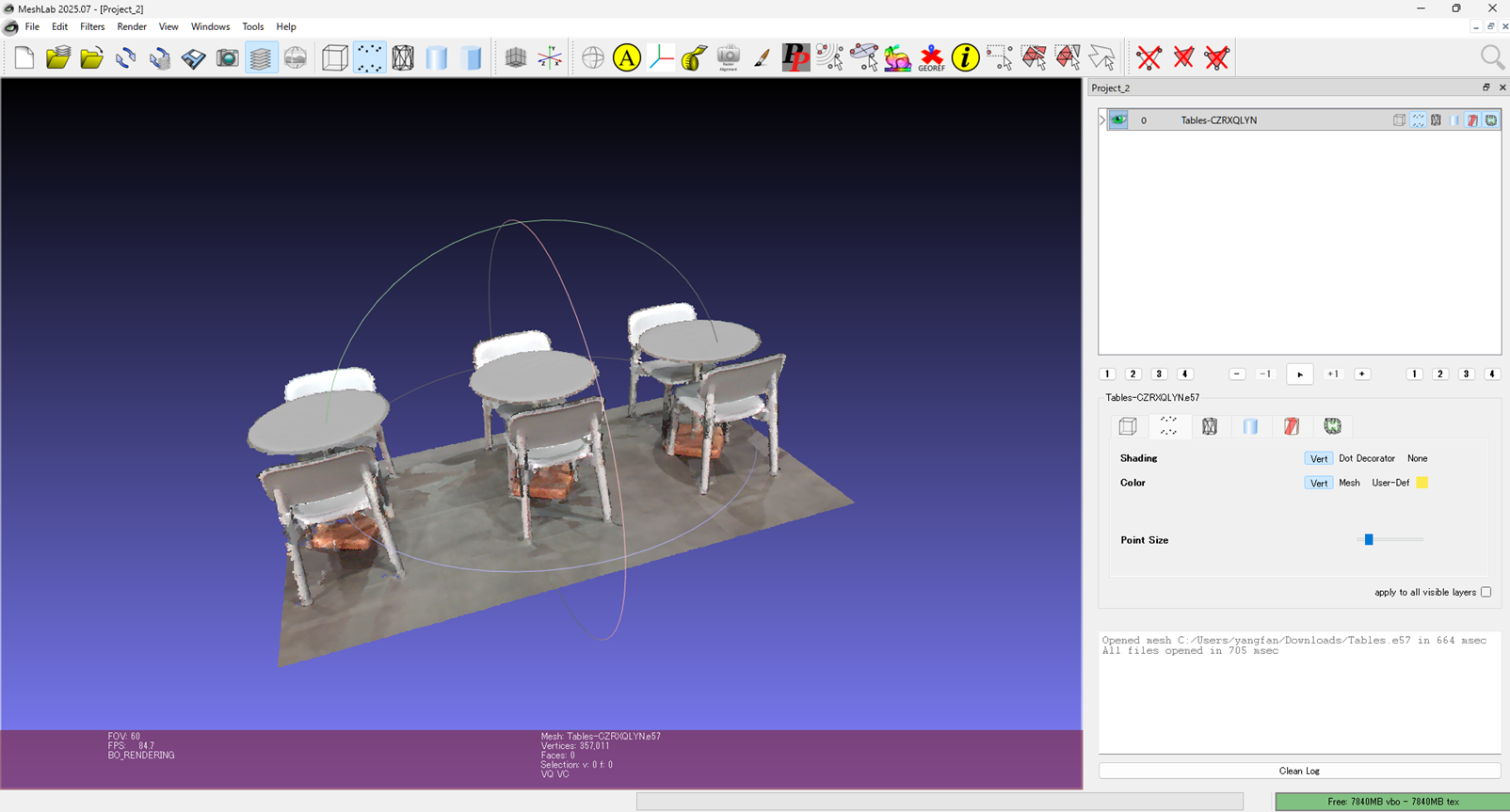

例：MeshLabにてメッシュへ変換

補足：NavVis社動画（英語）

より詳しい手順は、開発元NavVis社の動画を参照ください。

以上
