概要

本記事は、特定エリアに絞って点群を表示する方法について説明します。

本文

工場敷地内の建物 1 棟やビルのワンフロアなど、特定のエリアの点群だけを見たい場合があります。NavVis IVIONは、必要な点群だけを表示し、不要な点群を非表示にすることができます。

「サイト構造」とは、工場や現場など（サイト）を構成する各要素を整理したものです。一つのサイトは複数のデータセットで構成されており、さらに建物やフロア（場合によっては、部屋）単位で定義されています。NavVis IVIONでは、これらの建物・フロア・部屋を「サイトエンティティ」と呼びます。

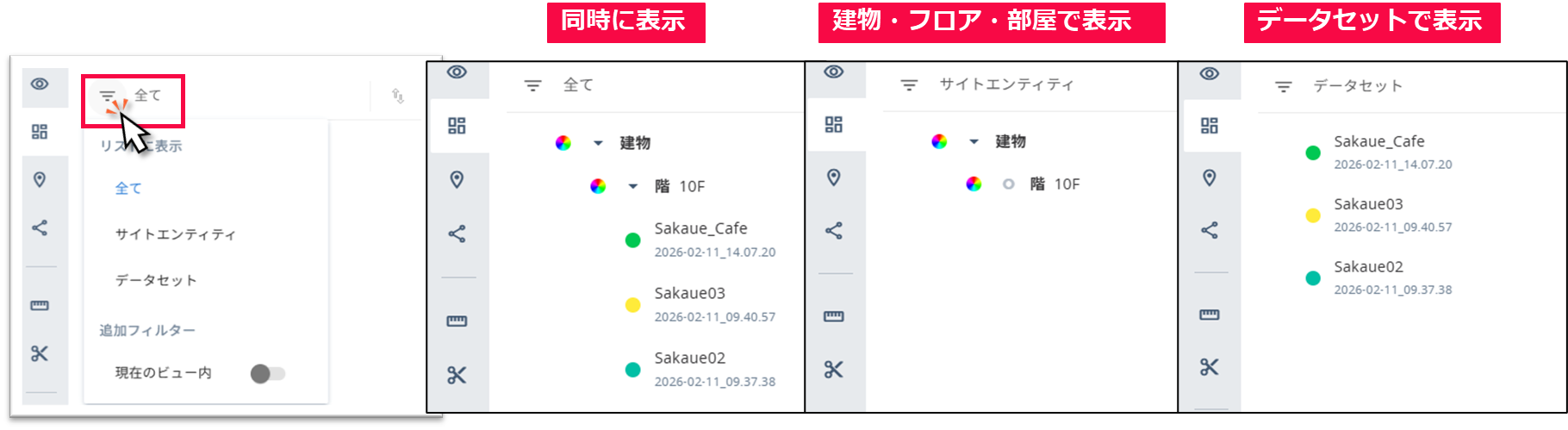

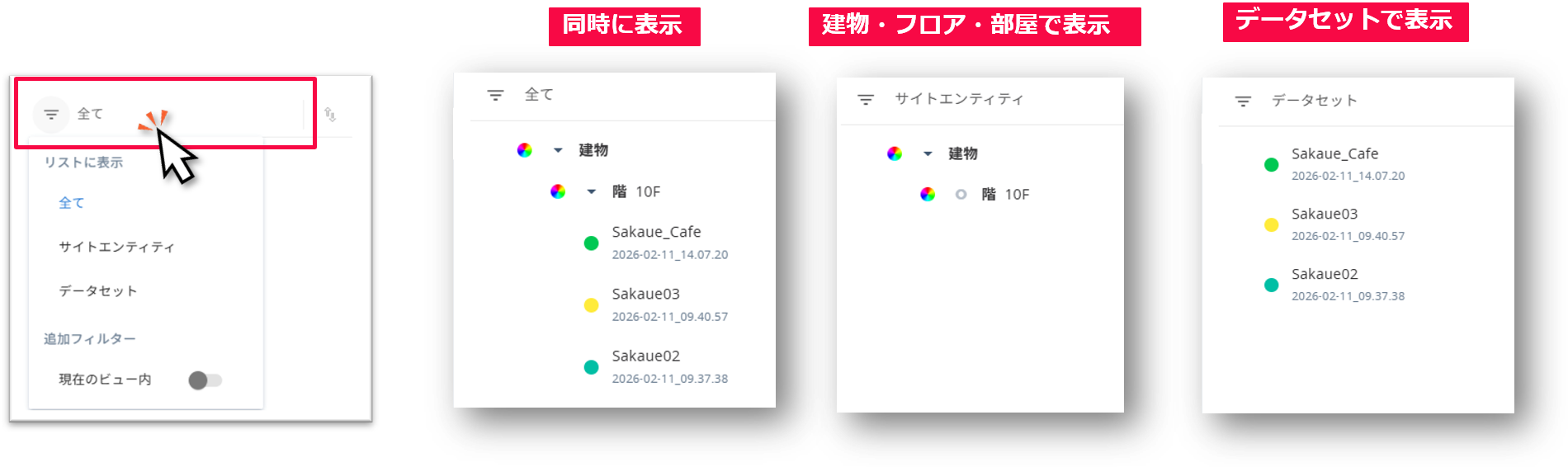

点群ビューで左メニューの 「サイト構造」 を開くと、表示中の「サイトエンティティ名」、もしくは「データセット名」が黒い文字として表示されています。表示するサイト構造を切り替えるには、三本線の逆三角のアイコンをクリックし、「全て」「サイトエンティティ」「データセット」から選択できます。

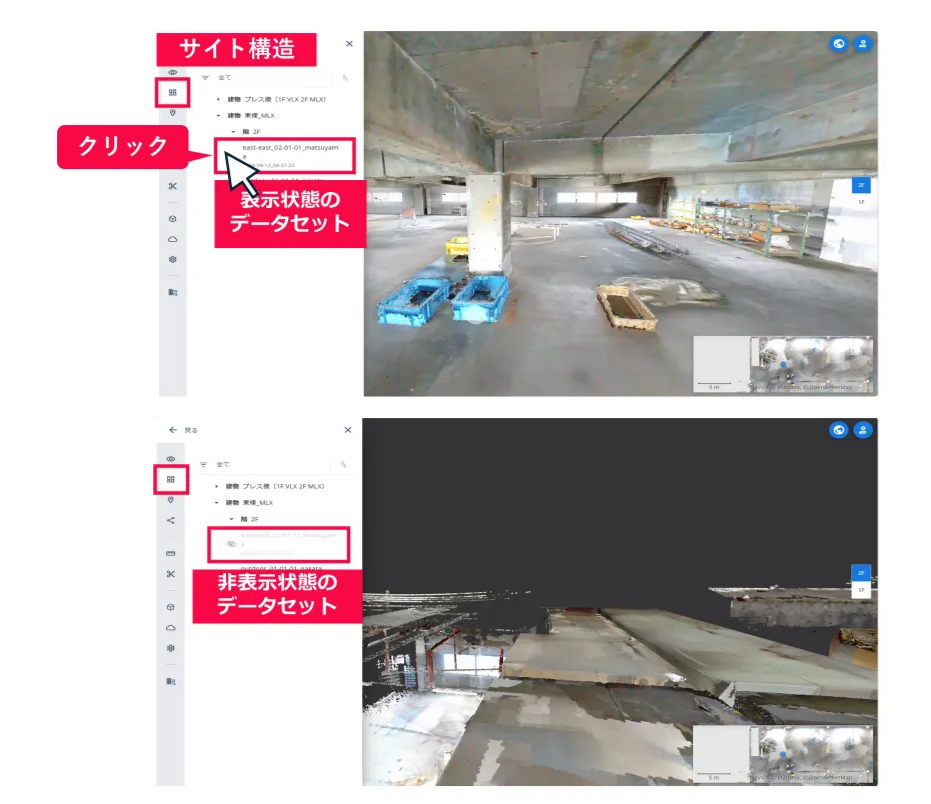

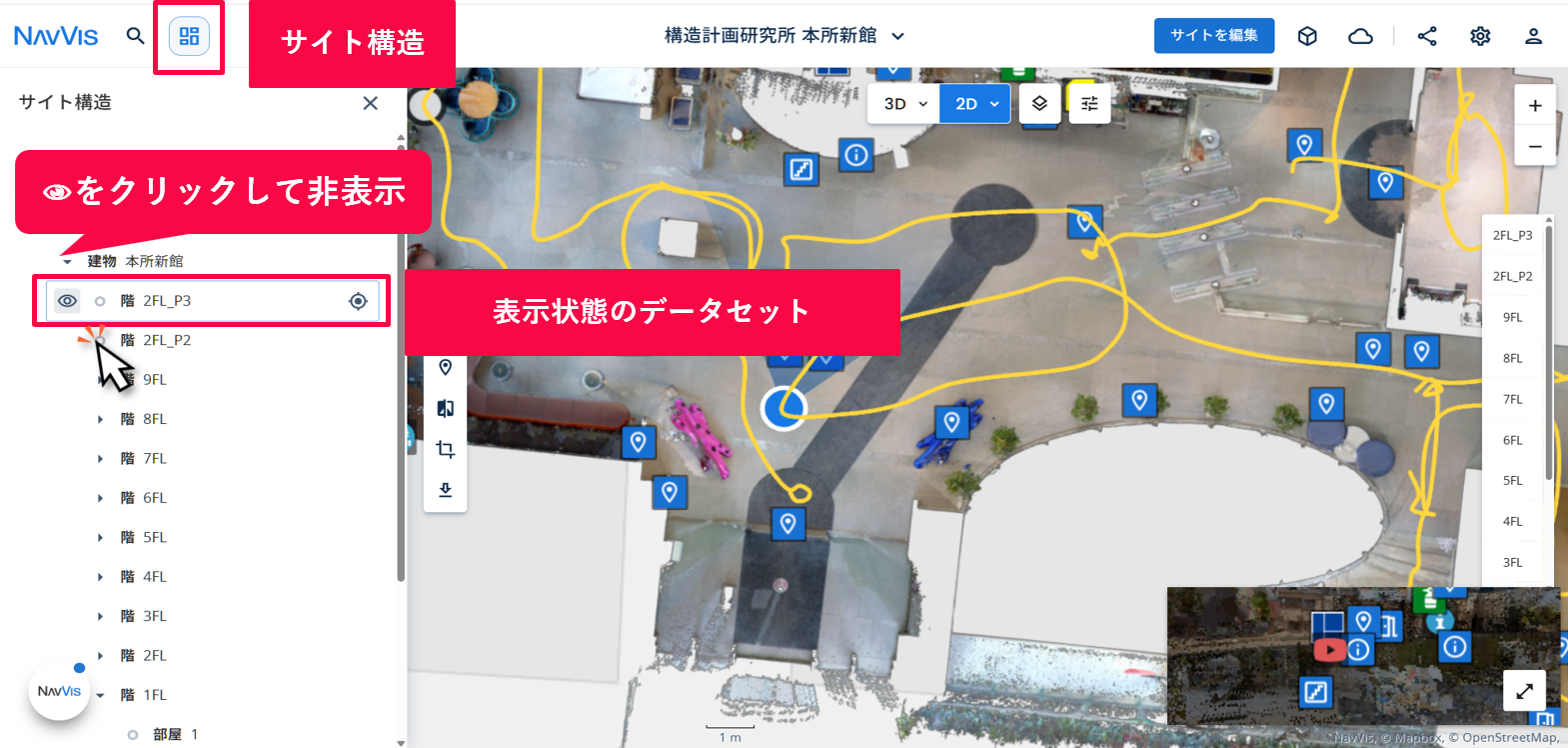

サイトエンティティやデータセットにカーソルをかざし、名前の横に現れる目のアイコンをクリックすると、表示・非表示が切り替わります (以下参照)。

※目のアイコンが表示されない：現在点群ビューが選択されているかご確認ください。本機能はパノラマビューでは使用できません。

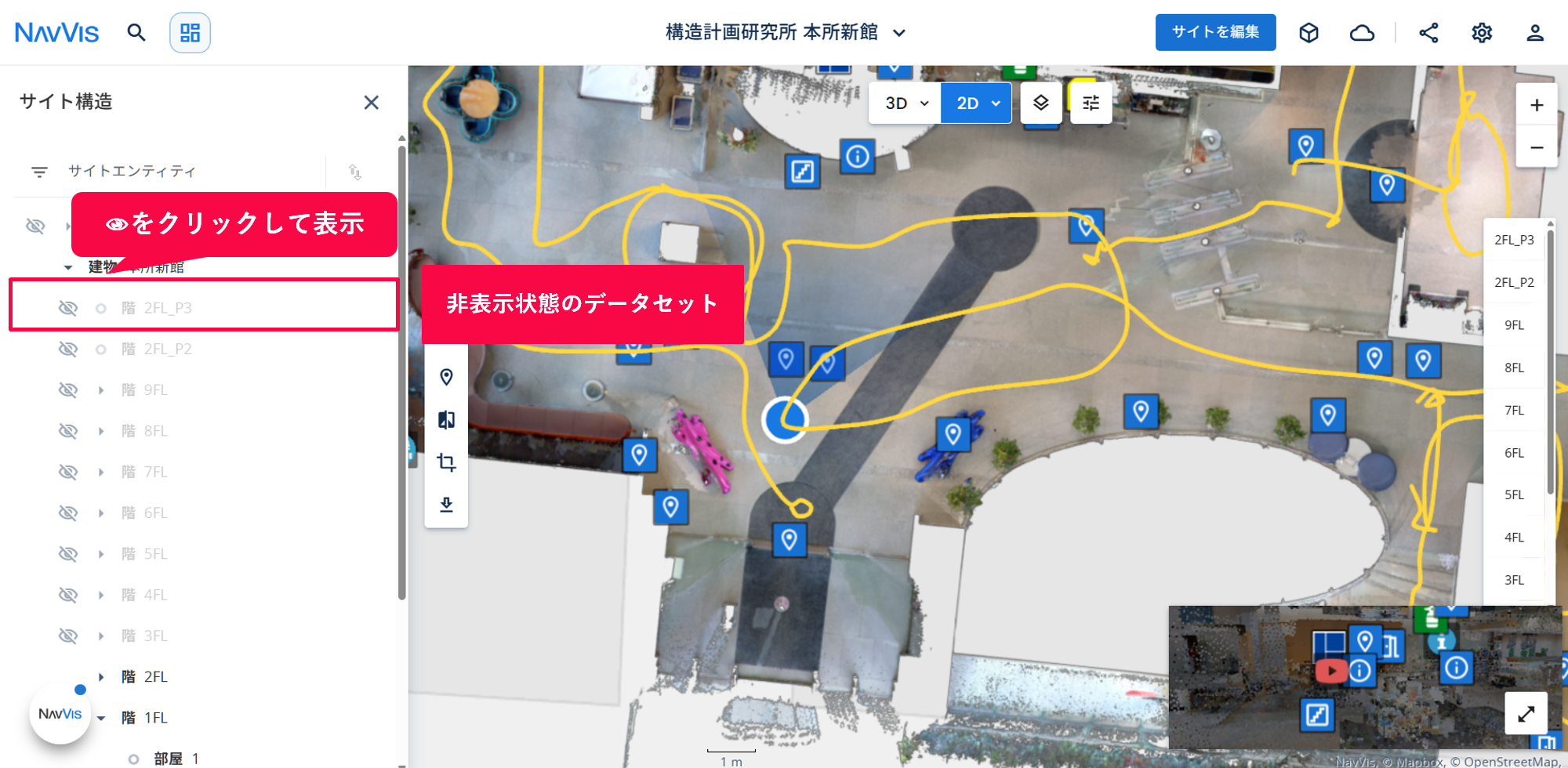

データセットの表示と非表示の比較 (IVION 11.9.6)

データセットならひとつずつ、フロアや建物ならそこに属するすべてのデータセットがまとめて表示（黒い文字）、または非表示（灰色の文字）になります。

※同一のデータセットが複数のフロアに属している場合、一方のフロアで非表示にすると、連動して他のフロアからも非表示となりますのでご注意ください。

現時点で不要な点群データを非表示にすることで、対象エリアが見やすくなるだけでなく、不要な点群をロードする必要がないため、点群の表示速度の向上も期待できます。

以上。

記事執筆者：リン

公開日：2026/02/24
