点群ビューの基本操作方法

概要

本記事では、点群ビューへの切り替え方法や画面移動のコツについて紹介します。

NavVis IVIONでサイトを開くと、基本的にパノラマビューが表示されます。点群を表示するためには、点群ビューに手動で切り替える必要があります。

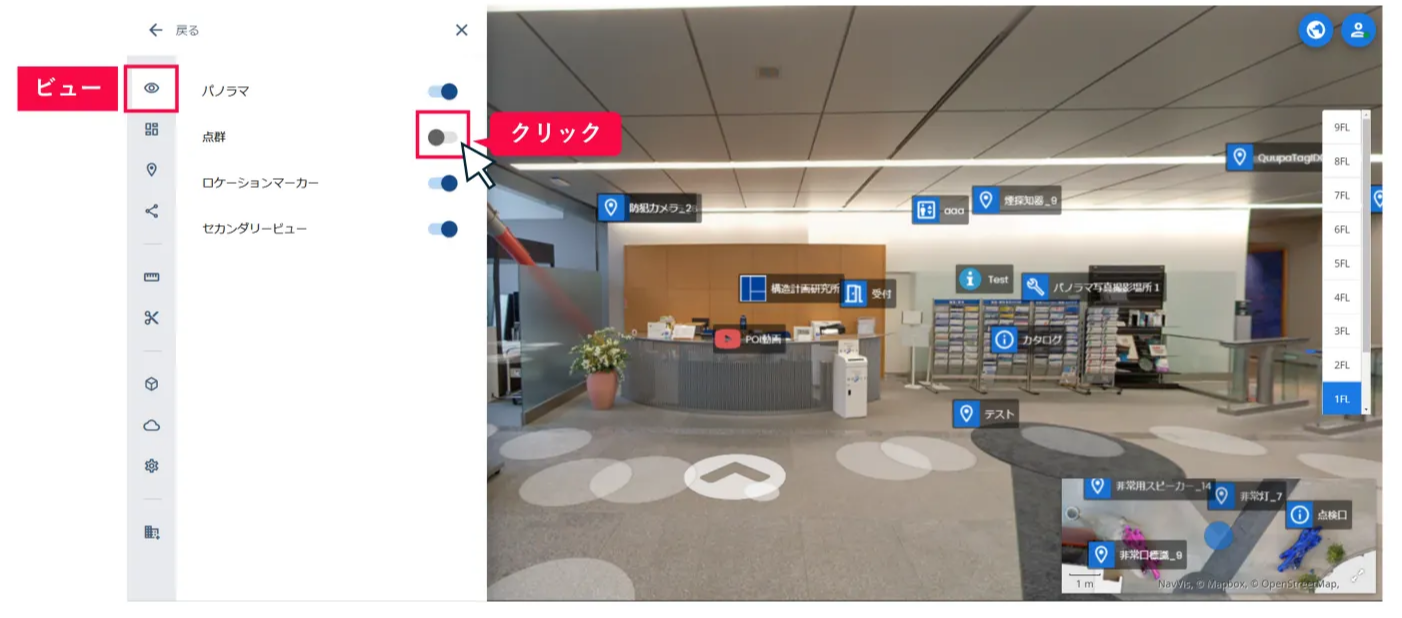

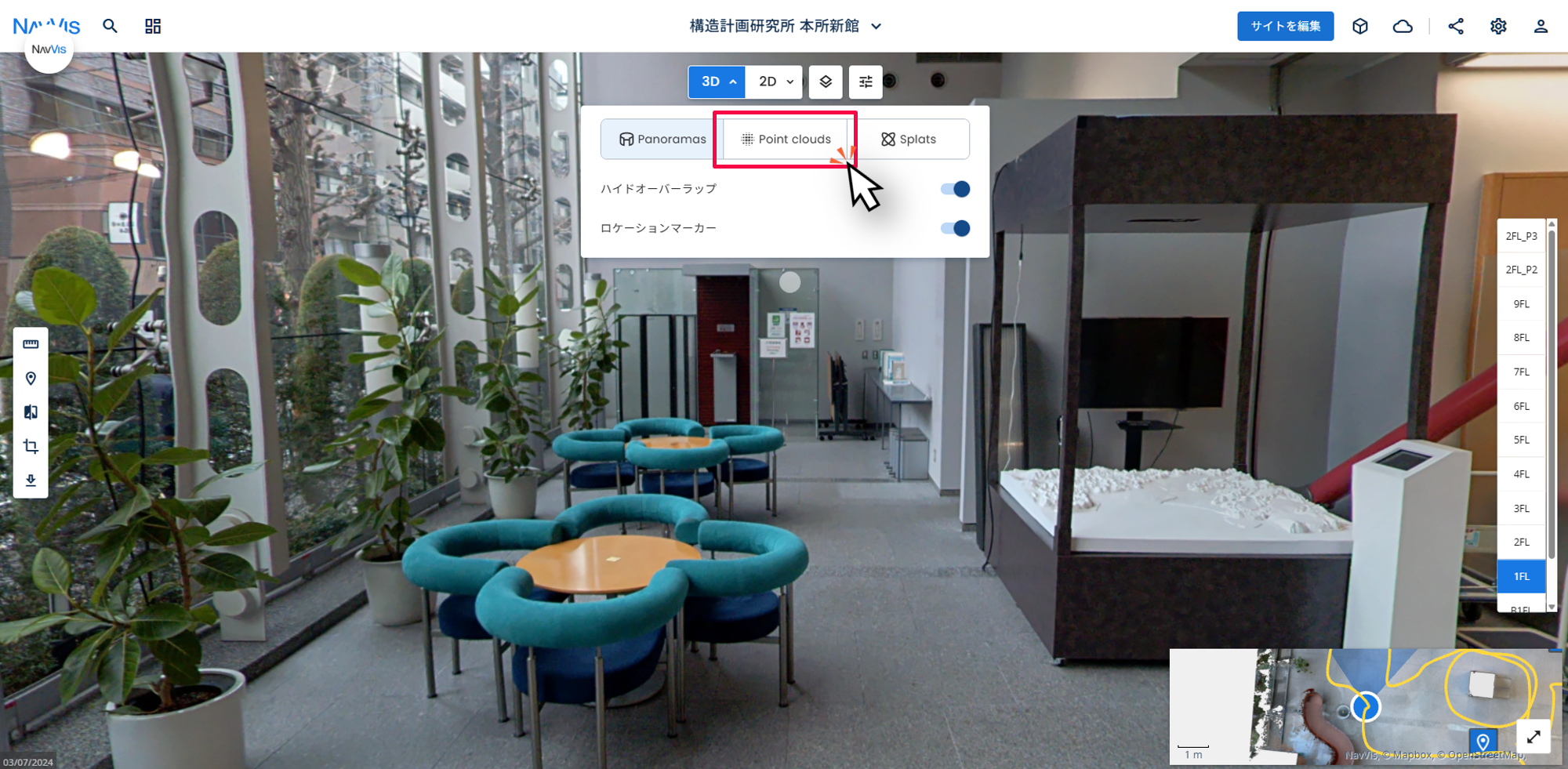

点群ビューをONにするには、左メニューの「ビュー」という目の形のアイコンを選択し、「点群」の横にあるトグルをONにします（図①）。

図①　NavVis IVION画面のビューメニュー (Ver.11.9.6)

点群は非常にサイズが大きいデータです。

そのため、従来は「点群を使うためには高性能なPCが必要」「HDD/SSDを使ってデータの受け渡しが必要」という課題がありました。

NavVis IVIONでは端末を選ばず、ブラウザ上でスムーズに点群を表示するために、「ブラウザで現在表示している画角の範囲だけ、点群を順次ストリーミングして表示する」仕組みをとっています。表示している視線や視点が変われば、新しい範囲の点群をストリーミングし始めます。

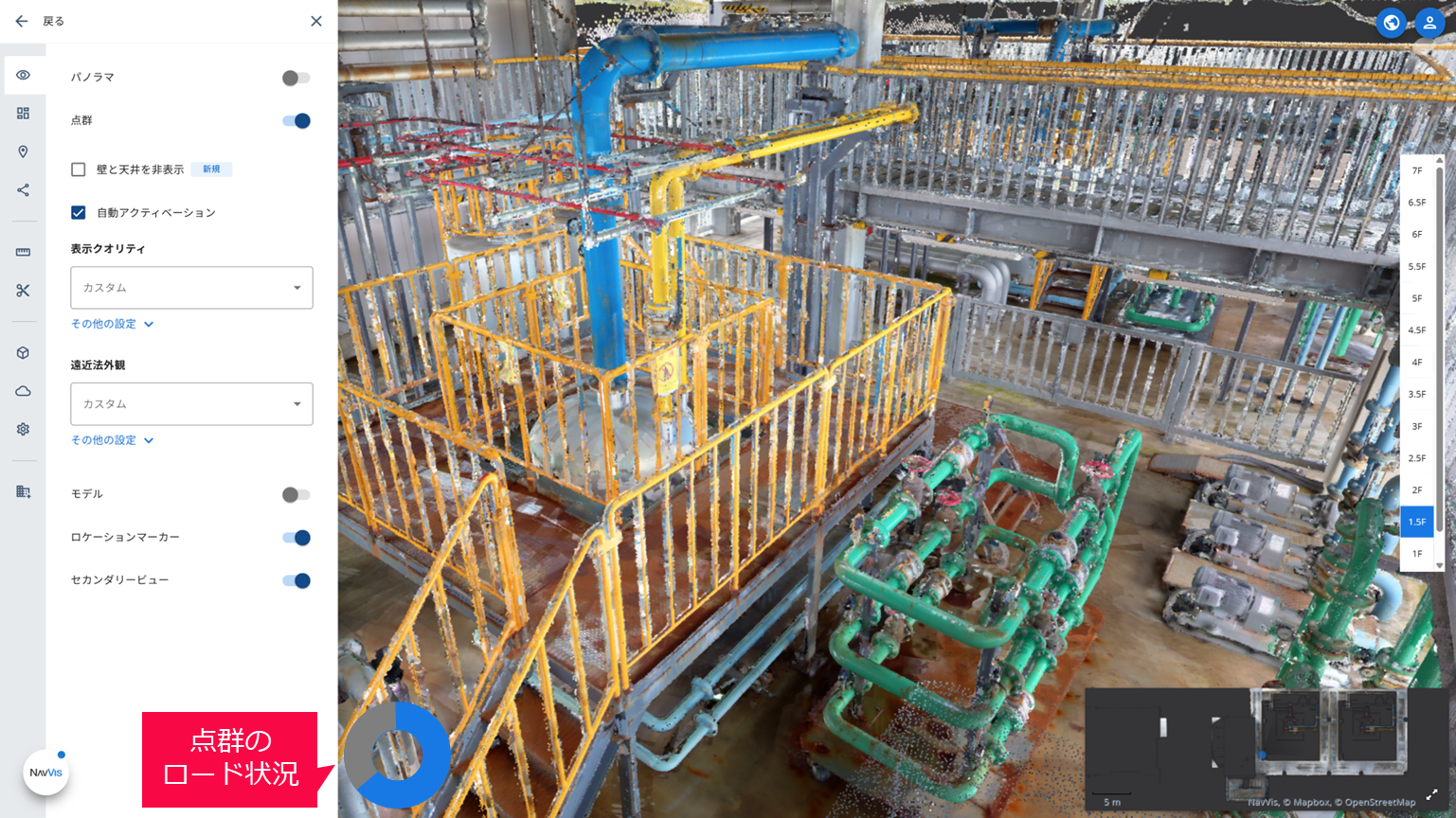

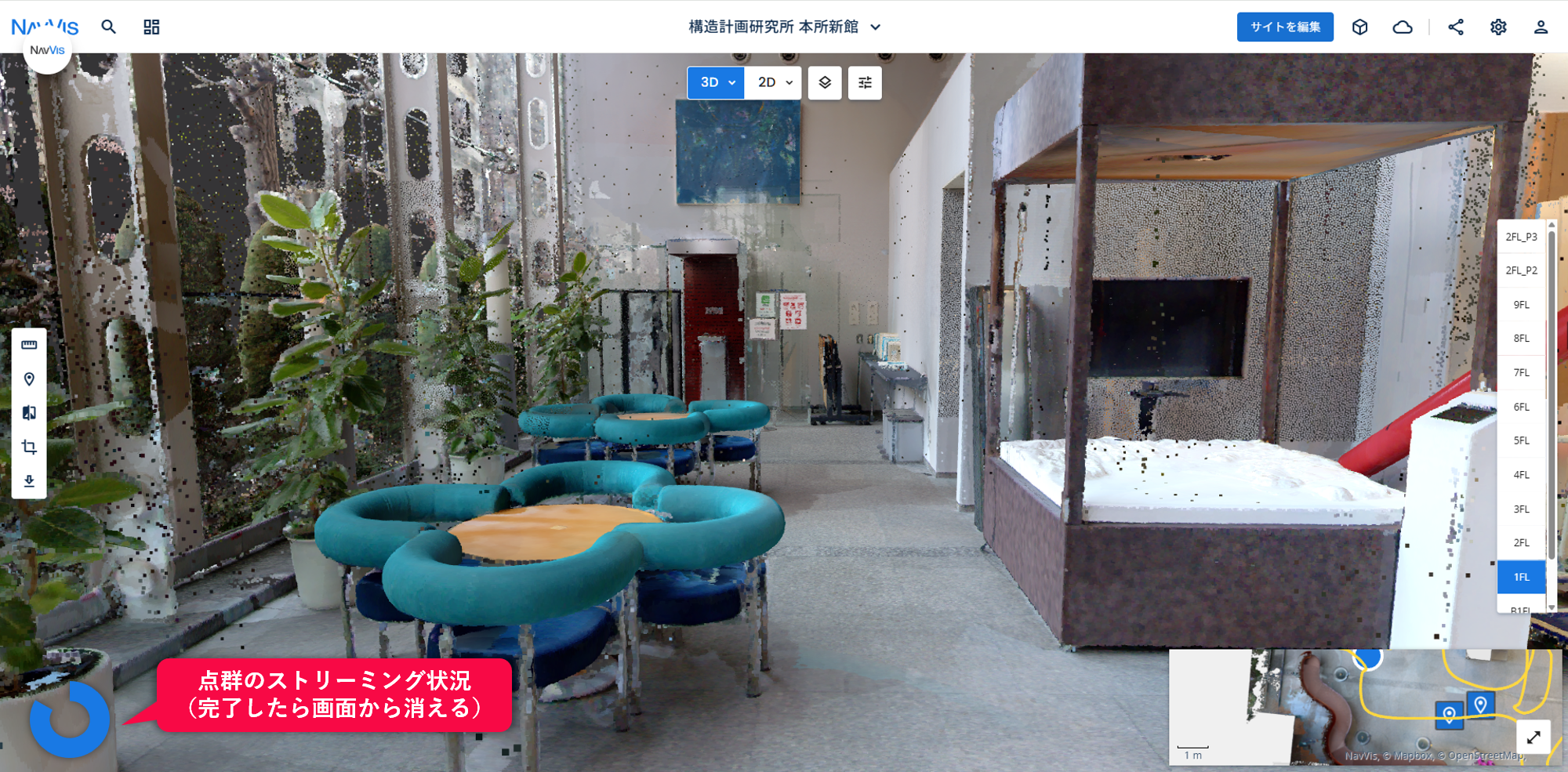

NavVis IVION画面左下の円形プログレスバー（図②）が青く塗りつぶされ、非表示になれば、現在の画角の点群のストリーミングは完了したとわかります。

図②　NavVis IVION点群ビューの例 (Ver.11.9.6)

クラウドからストリーミングするため、点群データの表示は通信速度に依存します。通信速度や点群の用途に合わせて表示設定を変えることも可能です（別記事参照：点群ビューのカスタマイズ）。

点群ビューで視線（見る方向）や視点（居場所）を変えるには、マウスとキーボードのどちらでも可能です。操作方法は以下の表にまとめている通りです。

※ウォークスルー：ロケーションマーカー（パノラマを撮影したスポット）を沿って移動

また、パノラマビューと同様に、右にある「フロアチェンジャー」で特定のフロアをクリックすると、そのフロアに垂直に移動します。

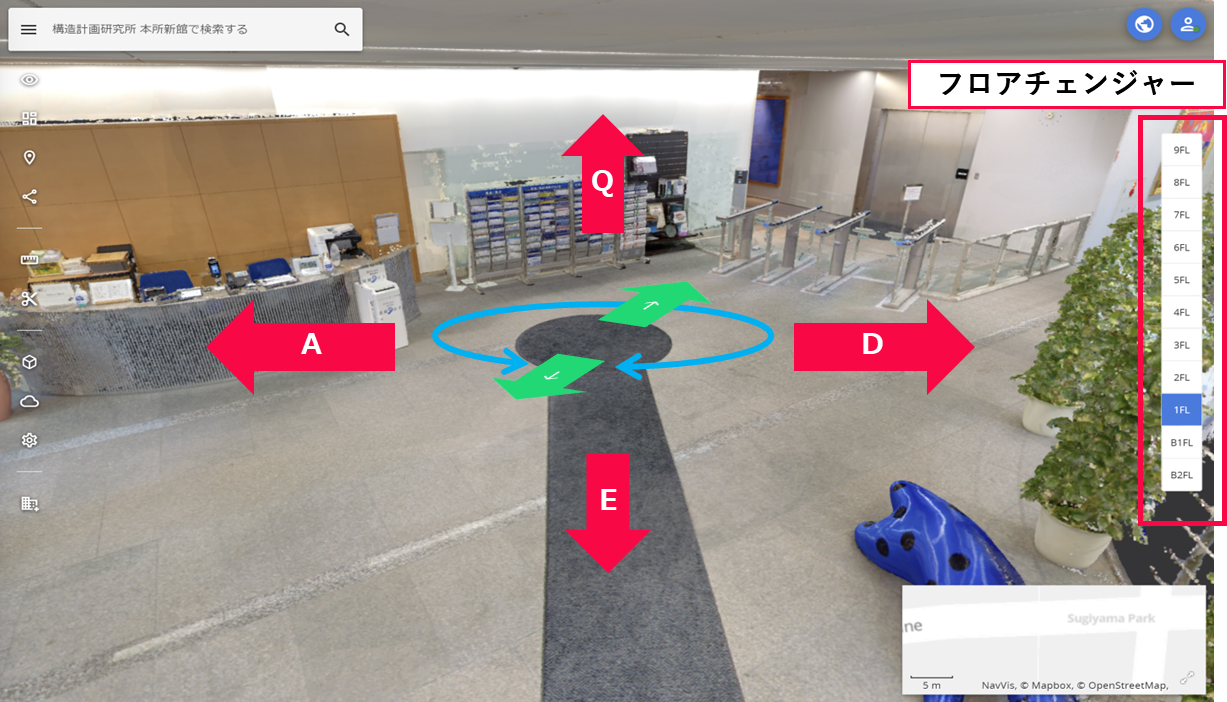

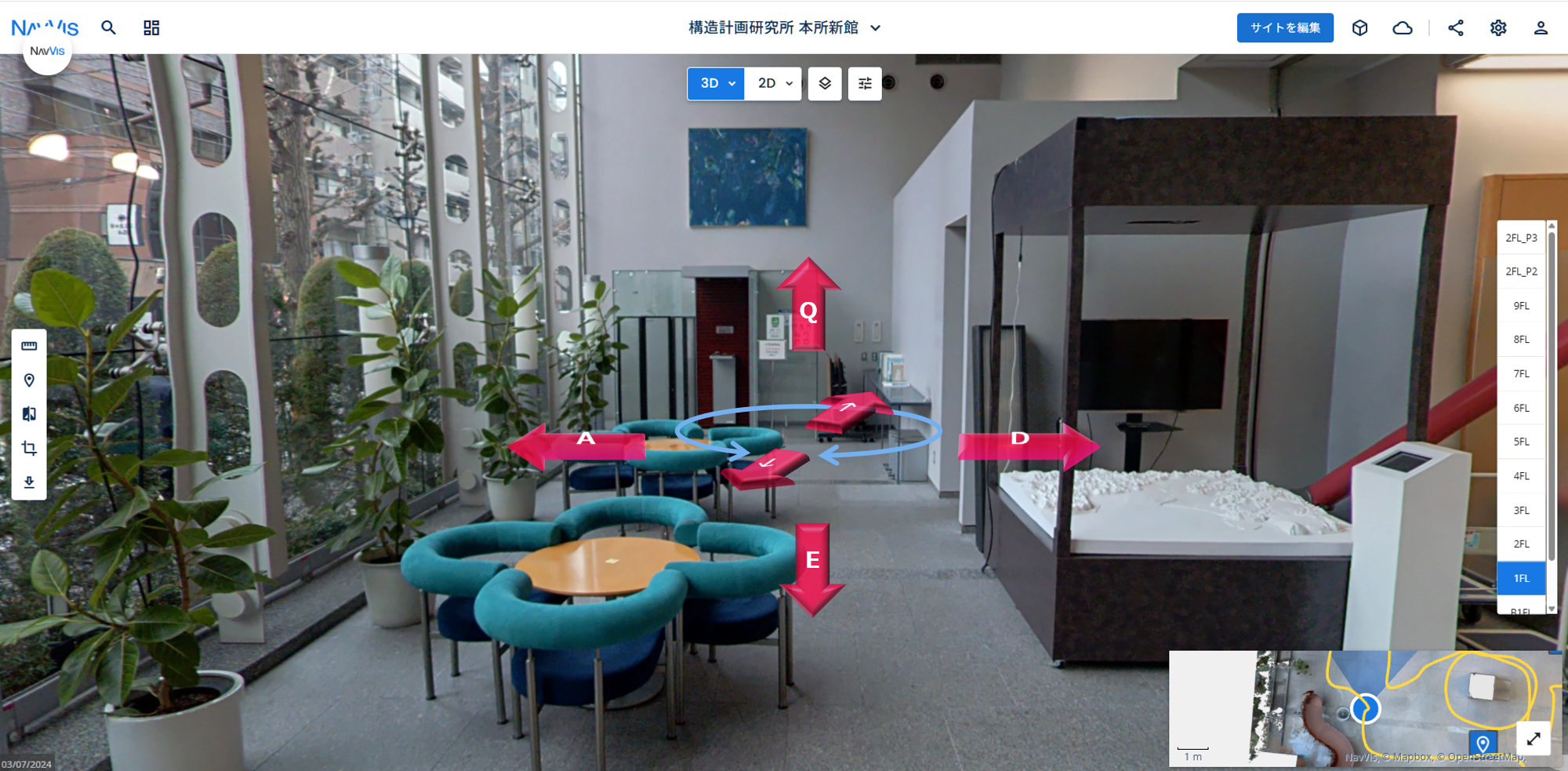

図③　点群ビューでの視線・視点の移動方法 (Ver.11.9.6)

点群ビューでは壁などの障害物を透過して移動できるため、視点が壁の中や天井裏に入り込んでしまう場合があります。視界が遮られて現在地がわからなくなった際は、2Dマップ上の任意ロケーションマーカーをクリックして視点をリセットしてください。

以上。

記事執筆者：リン

更新日：2026/04/07
