コントロールポイントを利用してスキャニングを行った場合の Desktop Processing ( SiteMaker ) では、コントロールポイントの ID と座標が記録された CSV or TXT 形式ファイル (コントロールポイントファイル) が必要になります。これを用いて Post Processing 実行中に点群の誤差補正が行われます。
コントロールポイントファイルの登録

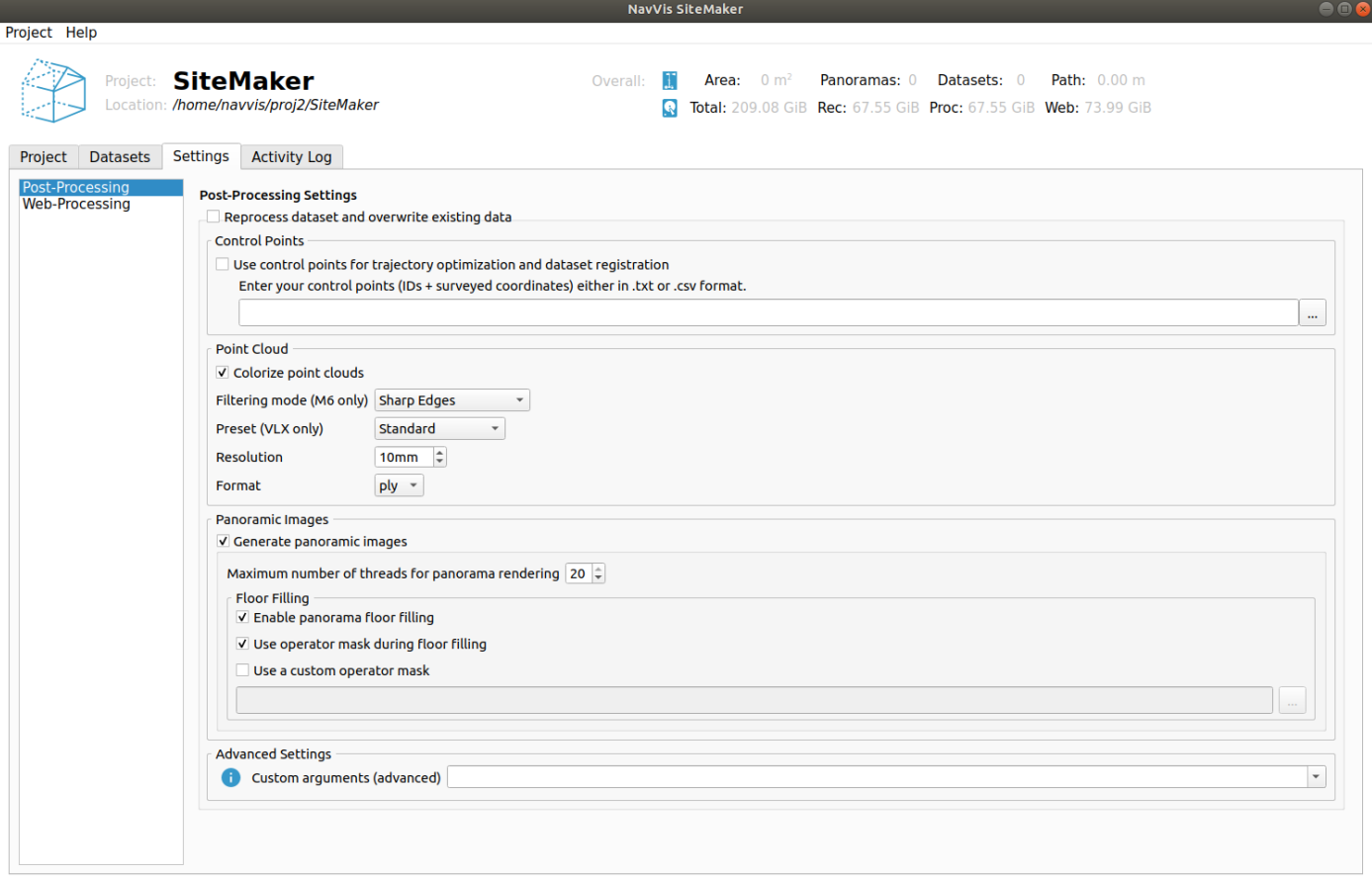

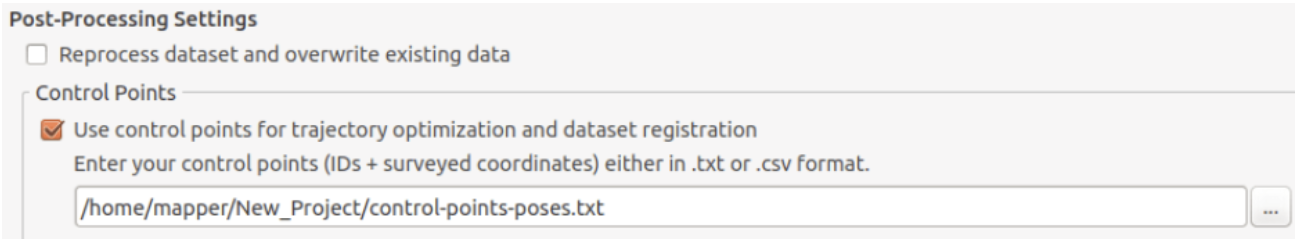

コントロールポイントを使う際には、[Settings] タブからコントロールポイント欄に を入れて、コントロールポイントファイルのファイルパスを指定します。
| © NavVis GmbH |
よくあるエラー
コントロールポイントファイルに不備がある場合は Post Processig 実行時にエラーとなります。修正後に再実行して下さい。
コントロールポイントの ID名を間違った場合
VLXに登録したコントロールポイント ID名とコントロールポイントファイルに記載された ID名が一致しないと処理ができません。
Warning: The control point usage with id xxxx（コントロールポイントの ID名） did not have a correspondence in the control point poses. Did you make a typo?
左手系座標を使った場合
コントロールポイントファイルには右手座標系で座標を記録しておく必要があります。左手座標系で記録されていると次のエラーが表示されます。
This likely means the surveyed control points were given in a left handed coordinate system.
However the control points must be given in a right handed coordinate system.
Anchor files verification failed.
コントロールポイントの修正
SiteMakerで直接コントロールポイントファイルの修正はできません。以下の記事を参考しながら修正してください。
